O trocador de calor casco e tubos é amplamente utilizado em processos industriais de aquecimento e resfriamento de fluidos.
Seu funcionamento se baseia na circulação de um fluido pelo casco e outro pelos tubos, sem contato direto entre eles, garantindo segurança em processos sensíveis.
Esse tipo de trocador é versátil e pode operar com diferentes tipos de fluidos, suportando variações de pressão e temperatura, tornando-o ideal para setores como químico, petroquímico, alimentício e farmacêutico.
O equipamento é eficaz em aplicações críticas, como aquelas que envolvem fluidos letais, como H2 e H2S, ou condições extremas, com altas pressões e temperaturas elevadas ou muito baixas.
Os trocadores da Apema, por exemplo, são projetados para atender diversos setores industriais, incluindo siderurgia, mineração e papel e celulose, oferecendo soluções personalizadas para cada necessidade.
Sua robustez e capacidade de adaptação fazem deste equipamento uma escolha ideal para uma ampla gama de aplicações industriais.

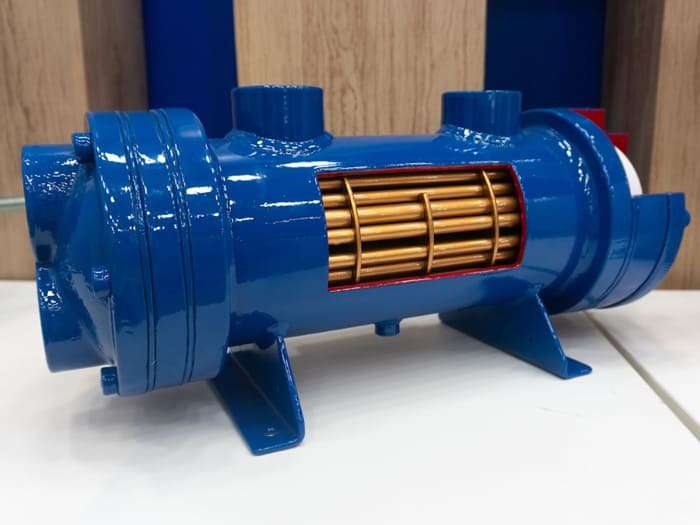

Construção
Os trocadores de calor casco e tubos são construídos de forma a garantir alta durabilidade e eficiência térmica.
A estrutura principal é composta por um casco com tampas removíveis, facilitando o acesso para inspeção e manutenção dos tubos internos.
O feixe tubular pode ser fabricado em materiais como cobre, aço inoxidável ou aço carbono, conforme a necessidade do processo e as características dos fluidos envolvidos.
Dependendo das condições de operação, o feixe pode ser fixo, para temperaturas até 80°C, ou removível, como na construção BV, que inclui tubos em "U" para facilitar a limpeza.
Cada variante de construção é desenvolvida para atender requisitos específicos. As tampas, feitas de FoFo ou aço carbono, e os espelhos em aço, garantem a resistência estrutural do equipamento.
Para aplicações que requerem materiais especiais, como o uso de fluidos corrosivos ou em ambientes marítimos, a construção pode ser adaptada com revestimentos em latão ou outros metais, conforme as especificações solicitadas ao departamento comercial da Apema.

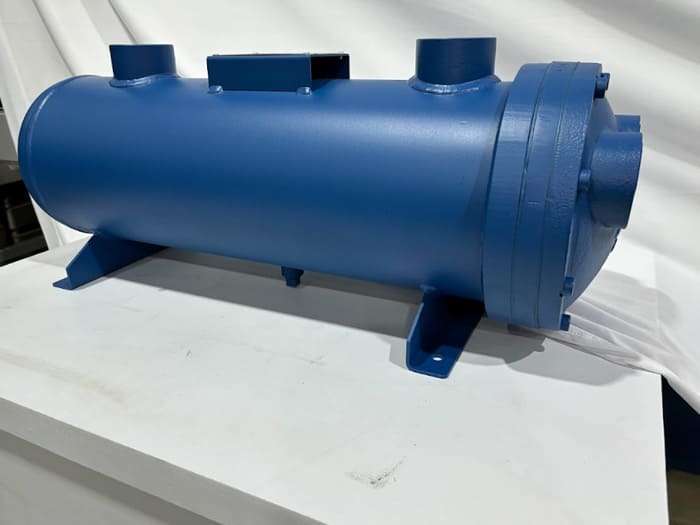

Casco
O casco do trocador de calor é a parte externa do equipamento, geralmente fabricado em aço carbono com solda longitudinal para garantir resistência e durabilidade.
Sua função principal é permitir o fluxo de um dos fluidos ao longo de toda a extensão do trocador, enquanto o outro fluido percorre os tubos internos.
A qualidade do aço utilizado, associada a processos de fabricação rigorosos, como usinagem CNC para alta precisão, assegura a integridade do casco mesmo sob altas pressões.
Em casos de necessidades especiais, o casco pode ser reforçado com revestimentos ou tratamentos superficiais para aumentar a resistência à corrosão, principalmente em ambientes agressivos ou marítimos.
Essas adaptações são fundamentais para manter a vida útil e a eficiência do trocador de calor em processos industriais que operam com fluidos agressivos ou em condições extremas.
Download CatálogoFeixe Tubular
O feixe tubular é um componente essencial do trocador de calor casco e tubos, sendo responsável pela condução do fluido no interior do equipamento.
Na linha TST, os tubos são fabricados em cobre para aplicações comuns, mas em processos mais exigentes, podem ser utilizados materiais como aço inoxidável, cupro-níquel e aço carbono.
Para aplicações marítimas ou com fluidos agressivos, como o uso naval, o cupro-níquel é amplamente recomendado pela sua alta resistência à corrosão.
A linha TA, por sua vez, utiliza tubos de cobre com aletas de alumínio para aumentar a área de troca térmica, garantindo eficiência adicional em processos de resfriamento.
A escolha do material do feixe tubular depende diretamente das especificidades da aplicação, sendo crucial considerar fatores como temperatura, pressão e tipo de fluido para garantir a durabilidade e o desempenho do trocador de calor casco e tubo.

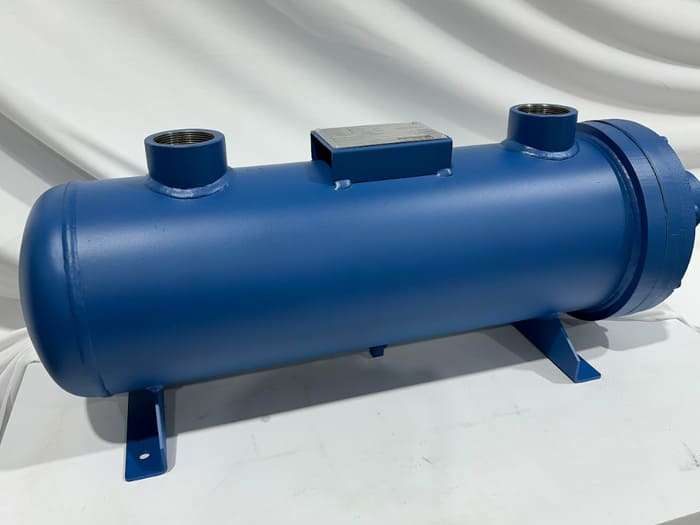

Tampas
As tampas do trocador de calor casco e tubos são fabricadas em ferro fundido ou aço carbono, dependendo da aplicação, e desempenham um papel crucial na distribuição dos fluidos dentro do equipamento.
As tampas são projetadas para garantir que o fluido escoe na velocidade ideal pelos tubos, otimizando a transferência de calor.
A qualidade do material e a precisão na fabricação das tampas são essenciais para evitar perdas térmicas e garantir a eficiência do sistema.
Além disso, para aplicações que envolvem fluidos corrosivos ou ambientes agressivos, as tampas podem ser equipadas com ânodos de zinco, que funcionam como proteção catódica, prolongando a vida útil do equipamento.
Essas adaptações garantem que o trocador de calor casco e tubo opere com eficiência em uma ampla gama de condições operacionais, assegurando a máxima performance ao longo do tempo.
Testes
Para garantir a segurança e a eficiência dos trocadores de calor casco e tubos, todos os equipamentos são submetidos a rigorosos testes de pressão.
Os testes pneumáticos são realizados com uma pressão de 12 bar no casco e 4 bar no feixe tubular, assegurando que o equipamento possa operar com segurança em condições normais de trabalho.
Testes hidrostáticos são realizados por amostragem, aplicando uma pressão de até 30 bar no casco para garantir a integridade do sistema sob condições de alta pressão.
Esses testes certificam que o trocador de calor possa suportar as condições extremas de operação encontradas em diversos setores industriais.
A aplicação de testes rigorosos garante que os trocadores de calor casco e tubos entreguem a performance esperada, além de prevenir falhas que possam comprometer a segurança ou a operação dos processos industriais.
Aplicações
Os trocadores de calor casco e tubos são amplamente utilizados em uma variedade de aplicações industriais, devido à sua capacidade de operar em condições extremas de temperatura e pressão.
Esses equipamentos são comuns em prensas hidráulicas, máquinas injetoras, motores marítimos, motores estacionários, máquinas de combustão interna e máquinas operatrizes.
A versatilidade do trocador permite que ele seja utilizado tanto para o aquecimento quanto para o resfriamento de fluidos, sendo uma solução confiável e eficiente.
Sua construção robusta permite que sejam aplicados em indústrias químicas, petroquímicas, alimentícias, farmacêuticas e siderúrgicas.
A capacidade de personalização do trocador de calor casco e tubo também permite que ele atenda a aplicações específicas com fluidos agressivos ou letais, como H2 e H2S, garantindo segurança e eficiência em processos críticos.
Opcionais
Os trocadores de calor casco e tubos podem ser customizados de acordo com as necessidades específicas de cada processo industrial.
Entre os opcionais mais comuns estão os feixes tubulares removíveis, que facilitam a limpeza e a manutenção do equipamento, garantindo maior vida útil.
Também podem ser fabricados em materiais resistentes à corrosão, como cupro-níquel, aço inox e aço carbono, para aplicações que envolvem fluidos agressivos ou ambientes com alta salinidade.
Outros opcionais incluem espelhos revestidos em latão naval para aplicações marítimas e tampas com ânodos de zinco, que aumentam a durabilidade do equipamento ao proteger contra a corrosão galvânica.
Esses opcionais tornam o trocador de calor casco e tubos uma solução flexível e eficiente, adaptável a uma ampla gama de condições operacionais e setores industriais.
Características
O trocador de calor casco tubo é um equipamento utilizado para transferir calor entre dois fluidos sem que eles se misturem. Um dos fluidos passa pelo casco, enquanto o outro circula pelos tubos.
Comumente fabricado com aço inoxidável ou aço carbono, esse tipo de permutador de calor é altamente resistente a altas pressões e temperaturas extremas.
Esses equipamentos são frequentemente testados para garantir sua durabilidade e desempenho em diversas aplicações industriais, como em processos químicos e petroquímicos, setor alimentício e farmacêutico.
Vantagens
O trocador de calor casco tubo oferece várias vantagens, sendo a principal delas sua eficiência em realizar a troca térmica entre fluidos de forma eficaz e segura.
A versatilidade desse equipamento permite sua utilização em setores críticos, como a mineração e a indústria siderúrgica.
Outro benefício é a durabilidade, uma vez que pode ser fabricado com materiais resistentes à corrosão, como o aço inoxidável e o cuproníquel.
Esses equipamentos também são fáceis de manter e inspecionar, contribuindo para um baixo custo operacional em longo prazo, além de suportar elevadas pressões e temperaturas.
Dimensão e Peso
Os trocadores de calor casco e tubos possuem diversas dimensões e pesos, dependendo do modelo e da aplicação.
Na linha TST, por exemplo, os modelos standard variam entre 300x118mm e 2000x303mm.

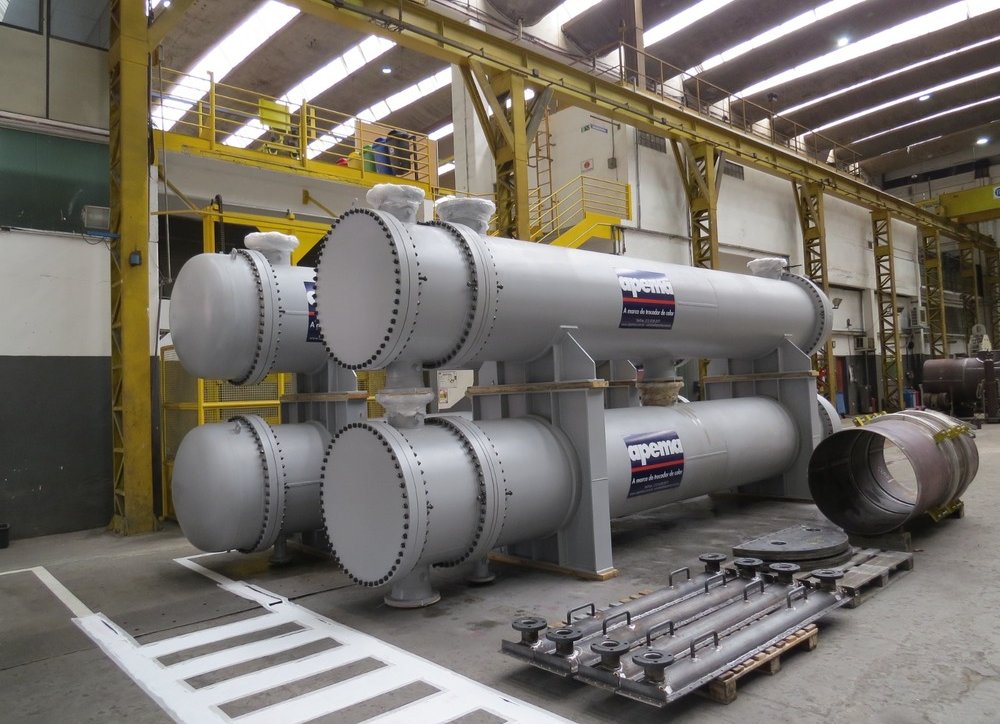

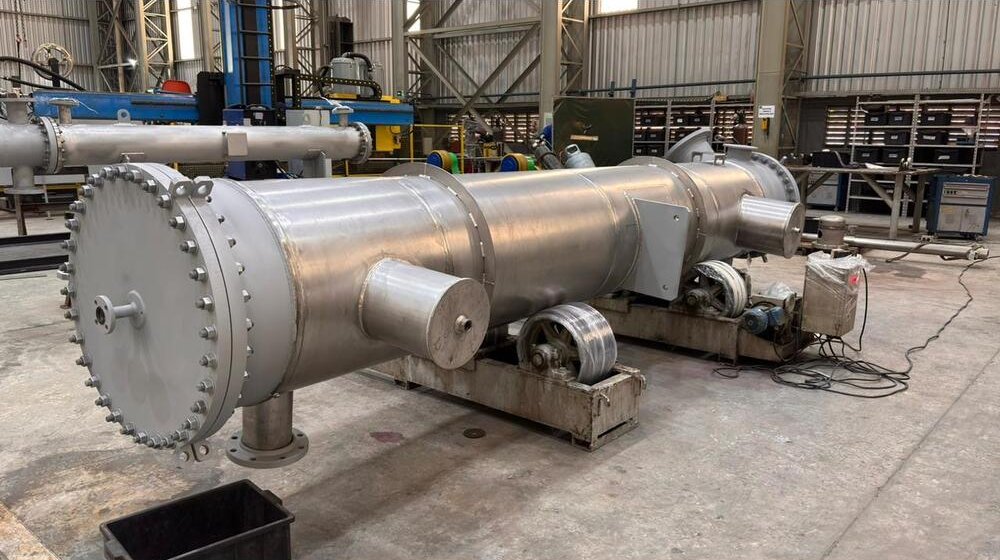

Para projetos especiais, esses trocadores podem atingir até 22 metros de comprimento e 4,5 metros de diâmetro, sendo capazes de suportar até 120 toneladas.
Esses equipamentos, nos modelos menores, podem pesar entre 6kg e 156kg. A variação no peso e nas dimensões permite a adaptação a diferentes processos industriais, garantindo a eficiência na transferência de calor.
Tabela de tamanho do Trocador de Calor Casco e Tubo:

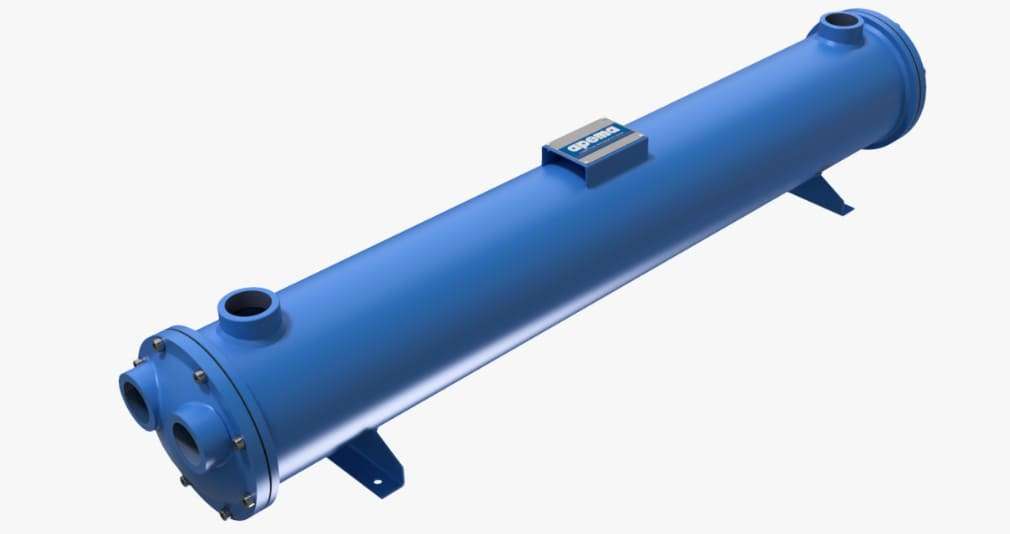

Imagens em 3D:
Perguntas Frequentes sobre o Trocador de
Calor Casco e Tubos
O trocador de calor casco e tubos é um equipamento que realiza a transferência de calor entre dois fluidos, sendo amplamente utilizado em indústrias.
O fluido quente circula no casco, enquanto o fluido frio passa pelos tubos, sem que haja contato direto entre eles. Isso permite que o equipamento opere em ambientes com fluidos letais ou em condições extremas de temperatura e pressão, tornando-o essencial em processos de aquecimento e resfriamento industriais.
Os trocadores de calor casco e tubo são utilizados em diversas indústrias, como a química, petroquímica, alimentícia e farmacêutica.
Eles são ideais para processos que envolvem resfriamento ou aquecimento de fluidos em sistemas hidráulicos, motores marítimos e estacionários, e máquinas de combustão interna.
Também são frequentemente usados em condições extremas, como em aplicações com fluidos perigosos e letais, incluindo hidrogênio e ácido sulfídrico, garantindo segurança operacional.
A importância do trocador de calor casco e tubo está em sua capacidade de garantir uma eficiente troca de calor em processos industriais críticos.
Ele permite o controle preciso de temperaturas, o que é essencial em operações que lidam com fluidos perigosos.
Além disso, o equipamento contribui para a eficiência energética dos processos industriais, reduzindo o consumo de energia e aumentando a produtividade.
Seu uso também minimiza o risco de falhas, principalmente em setores que exigem alto desempenho e segurança.
Os trocadores de calor casco e tubos da Apema destacam-se pela qualidade e durabilidade, sendo fabricados com materiais de alta resistência, como aço inoxidável e aço carbono.
A empresa utiliza tecnologias de última geração em seus processos de fabricação, garantindo que seus produtos atendam aos mais rigorosos padrões de segurança e desempenho.
A Apema também oferece suporte técnico especializado, facilitando a manutenção do permutador de calor e assegurando o pleno funcionamento dos equipamentos.
especializados, como a Apema. Esses equipamentos estão disponíveis em diferentes modelos e podem ser customizados de acordo com as necessidades específicas do cliente. Além disso, empresas que comercializam esses equipamentos oferecem suporte técnico para dimensionamento, instalação e manutenção, facilitando a escolha do modelo mais adequado para cada aplicação industrial.
Os trocadores de calor casco e tubos da linha TST possuem dimensões padrão que variam entre 300x118mm e 2000x303mm.

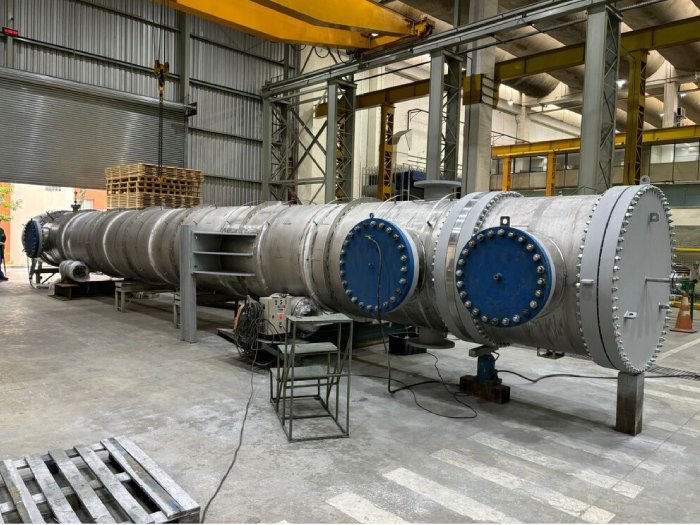

No entanto, a Apema também desenvolve trocadores de calor sob medida, com projetos especiais, como o trocador de calor duplo tubo, que podem atingir até 22 metros de comprimento e 4,5 metros de diâmetro.
Essa flexibilidade nas dimensões permite que o equipamento seja aplicado em uma ampla gama de processos industriais, atendendo a diferentes necessidades de transferência de calor.
Os trocadores de calor casco e tubos podem ter pesos bastante variados, dependendo de suas dimensões e do material utilizado na fabricação.

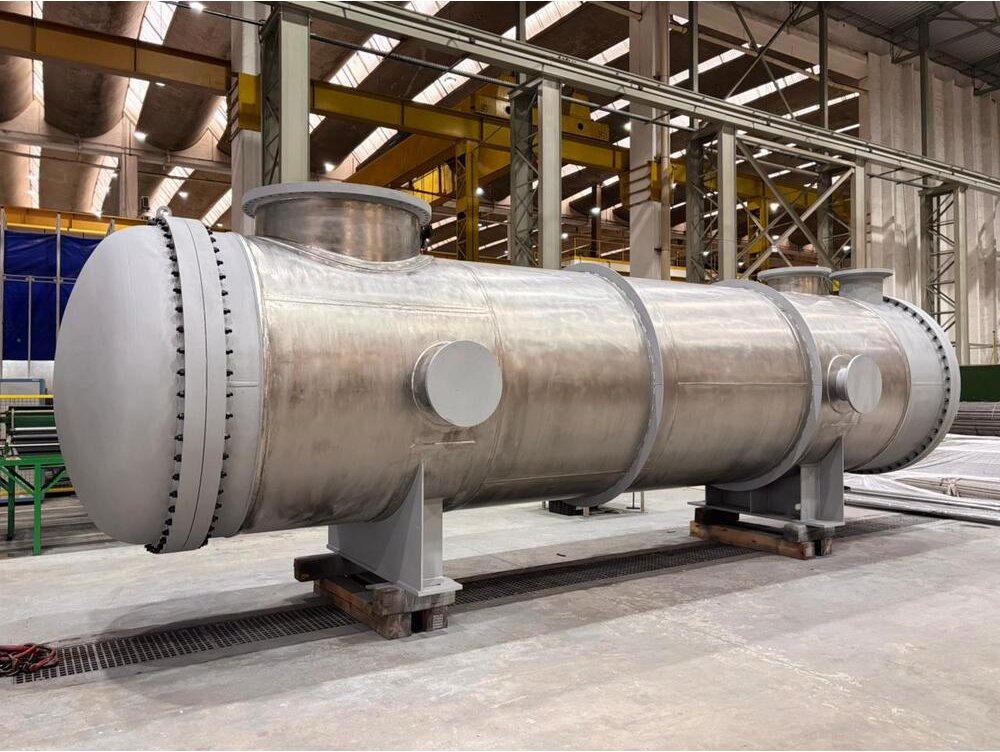

Na linha TST, os modelos padrão variam entre 6kg e 156kg. Para projetos de grande porte, o peso pode chegar a até 120 toneladas, o que demonstra a robustez e a capacidade desses equipamentos de suportar condições operacionais severas em diversas indústrias.
Os trocadores de calor casco e tubos são fabricados com materiais de alta resistência, como aço inoxidável, aço carbono, cuproníquel e titânio.
Dependendo da aplicação, podem ser utilizados também materiais como Inconel, Duplex e Superduplex.
Esses materiais garantem a durabilidade do equipamento e sua resistência à corrosão, especialmente em ambientes agressivos e em processos industriais que envolvem altas pressões e temperaturas extremas.
O trocador de calor casco e tubos oferece benefícios como alta durabilidade, eficiência na troca térmica e resistência a condições extremas de operação.
Comparado a outros tipos de trocadores de calor, como o trocador de calor a placas, o casco e tubo é mais adequado para operações de grande escala e com fluidos perigosos.
Sua manutenção é mais fácil, e ele é capaz de suportar maiores variações de pressão e temperatura, sendo mais resistente à corrosão.
A eficiência dos trocadores de calor casco e tubos depende do dimensionamento correto do equipamento e das condições operacionais.
Quando projetados adequadamente, esses trocadores podem atingir uma alta taxa de transferência térmica, garantindo uma troca de calor eficiente entre os fluidos.
Além disso, o uso de materiais como aço inoxidável ou titânio contribui para a durabilidade e a eficiência do equipamento em aplicações industriais críticas.
Os trocadores de calor casco e tubos podem operar em uma ampla faixa de temperaturas, dependendo dos materiais utilizados em sua fabricação.
Alguns modelos podem suportar temperaturas extremamente baixas, enquanto outros são projetados para operar em temperaturas elevadas, superiores a 200°C.
A seleção do material certo para os tubos e o casco é essencial para garantir que o equipamento funcione adequadamente nas condições operacionais desejadas.
A resistência à corrosão dos trocadores de calor casco e tubos depende dos materiais utilizados na sua fabricação.
O aço inoxidável, por exemplo, oferece uma excelente resistência à corrosão, especialmente em ambientes com alta umidade ou em contato com fluidos corrosivos.
Materiais como titânio e cuproníquel podem ser utilizados para aplicações em que a corrosão é um problema crítico, garantindo a longevidade e o desempenho do equipamento.
A principal diferença entre os trocadores de calor casco e tubos e os trocadores de calor a placas está na estrutura e no método de transferência de calor.
O trocador de calor casco e tubos é mais robusto e adequado para aplicações de grande escala, com fluidos perigosos e altas pressões.
Já o trocador de calor a placas é mais compacto e eficiente para trocas térmicas de menor escala, sendo frequentemente utilizado em aplicações menos exigentes.
Sim, dependendo da aplicação, os trocadores de calor casco e tubos podem exigir isolamento térmico para minimizar as perdas de calor e aumentar a eficiência do sistema.
O isolamento térmico é importante principalmente em aplicações que envolvem temperaturas extremamente altas ou baixas, garantindo que o equipamento funcione de maneira mais eficiente e segura.
O dimensionamento adequado dos tubos no trocador de calor casco e tubos é crucial para garantir a eficiência da troca térmica.
Tubos mal dimensionados podem reduzir a eficiência do equipamento, aumentando o consumo de energia e comprometendo o desempenho do sistema.
Em contrapartida, tubos corretamente dimensionados ajudam a evitar problemas como a obstrução ou a corrosão prematura, prolongando a vida útil do trocador de calor.
Os trocadores de calor casco e tubos são amplamente utilizados em diversas indústrias devido à sua robustez, alta capacidade de transferência térmica e resistência a condições extremas de pressão e temperatura.
Eles consistem em um conjunto de tubos dispostos dentro de um casco, permitindo a passagem de dois fluidos sem que se misturem.
Já o trocador de calor CHS (Compact Heat Exchanger, ou trocador de calor compacto) é um tipo de trocador de calor projetado para ser mais compacto e leve, utilizando superfícies aumentadas para maximizar a troca térmica em um espaço menor.
Esses trocadores são mais comuns em aplicações que exigem eficiência em espaços reduzidos, como em processos industriais que operam com menores volumes de fluido.
