Os resfriadores de óleo a ar da linha TE são projetados para oferecer uma performance semelhante à da linha TA, diferenciando-se apenas pelo método de resfriamento.
Eles são amplamente utilizados em sistemas hidráulicos, desempenhando um papel crucial em equipamentos como elevadores, prensas, injetoras e sistemas de lubrificação.
A eficiência e a confiabilidade desses resfriadores garantem o funcionamento adequado de máquinas industriais, promovendo uma operação contínua e segura.
Construção
Os resfriadores de óleo a ar são construídos com um bloco radiador que possui coletores e conexões totalmente em alumínio, garantindo leveza e resistência à corrosão.
Vantagens
Sua operação contínua é garantida mesmo sob condições severas, proporcionando confiabilidade e eficiência.
O resfriador de óleo também utiliza materiais de alta qualidade, como alumínio, que conferem resistência e durabilidade ao produto.
Outro benefício é a manutenção de baixos custos operacionais, já que não requer água para resfriamento, o que é uma grande vantagem em locais onde a água é escassa ou onde a contaminação do óleo pode ser uma preocupação.
Dessa forma, o resfriador de óleo hidráulico se destaca como uma solução eficaz para a regulação da temperatura do óleo em diversos sistemas.
Download CatálogoAplicações
Os resfriadores de óleo a ar são amplamente utilizados em diversas aplicações industriais. Um dos principais setores que se beneficia desse equipamento é a indústria metalúrgica, onde o controle da temperatura é essencial para garantir a qualidade do produto final.
Eles são frequentemente encontrados em sistemas hidráulicos, como elevadores, prensas e injetoras, onde ajudam a manter a eficiência e prolongar a vida útil dos componentes.
A capacidade de resfriamento dos resfriadores de óleo a ar varia entre 1,5 e 200 kW, tornando-os versáteis para uma variedade de sistemas.
Outro uso importante é na lubrificação de máquinas, onde é necessário manter o controle da temperatura do óleo para evitar falhas e garantir um funcionamento suave.
Portanto, as aplicações dos resfriadores de óleo a ar são diversas e essenciais para a manutenção da eficiência operacional em muitas indústrias.
Dimensão e Peso
As dimensões e pesos dos resfriadores de óleo a ar podem variar bastante, oferecendo opções que se adequam a diferentes necessidades.
Os modelos disponíveis podem ter medidas que vão de 250x234x63 mm até 1197x1200x140 mm, permitindo uma ampla gama de instalação.
O peso dos resfriadores de óleo a ar pode variar de 20 a 330 kg, dependendo do tamanho e da capacidade de resfriamento do modelo.
Essas características de design garantem que o resfriador se adapte às especificidades de cada aplicação, permitindo uma instalação eficiente em diversos ambientes industriais.
Por ser feito com materiais leves e resistentes, como o alumínio, o resfriador de óleo a ar se destaca pela sua facilidade de manuseio e instalação, sem comprometer a qualidade e a eficiência do equipamento.
Tabela do Resfriador de Óleo a Ar
| Modelo TE |
Vazão l/min. mín./máx. | Capacidade kW mín./máx. | p Óleo bar mín./máx. | Pressão máx. bar | Medida da Colméia (mm) | Conexões | Peso kg | ||
|---|---|---|---|---|---|---|---|---|---|
| largura | altura | espessura | |||||||
| 1,5 | 10 | 2 / 6 | 0,15 / 1,1 | 26 | 250 | 234 | 63 | BSP 1” | 11,2 |
| 2,5 | 10 / 100 | 3 / 8 | 0,15 / 1,1 | 26 | 322 | 284 | 63 | BSP 1” | 15,8 |
| 3 | 10 / 150 | 5 / 12 | 0,18 / 1,6 | 26 | 390 | 385 | 63 | BSP 1” | 23 |
| 5 B | 20 / 135 | 10 / 15 | 0,2 / 1,5 | 26 | 410 | 484 | 94 | BSP 1,1/4” | 38 |
| 6 | 50 / 200 | 21 / 26 | 0,4 / 1,8 | 26 | 550 | 635 | 94 | BSP 1,1/4” | 49 |
| 7 | 50 / 200 | 24 / 30 | 0,4 / 1,8 | 26 | 552 | 785 | 94 | BSP 1,1/4” | 54 |
| 8S | 80 / 250 | 35 / 54 | 0,5 / 1,8 | 26 | 645 | 785 | 140 | BSP 1,1/2” | 89 |
| 9 | 75 / 400 | 60 / 90 | 0,3 / 2,3 | 13 | 916 | 1050 | 94 | SAE 3” | 190 |
| 10 | 100 / 500 | 84 / 135 | 0,4 / 2,3 | 13 | 916 | 1050 | 113 | SAE 3” | 200 |
| 11 | 150 / 600 | 125 / 198 | 0,4 / 2,3 | 13 | 1197 | 1200 | 140 | SAE 3” | 290 |

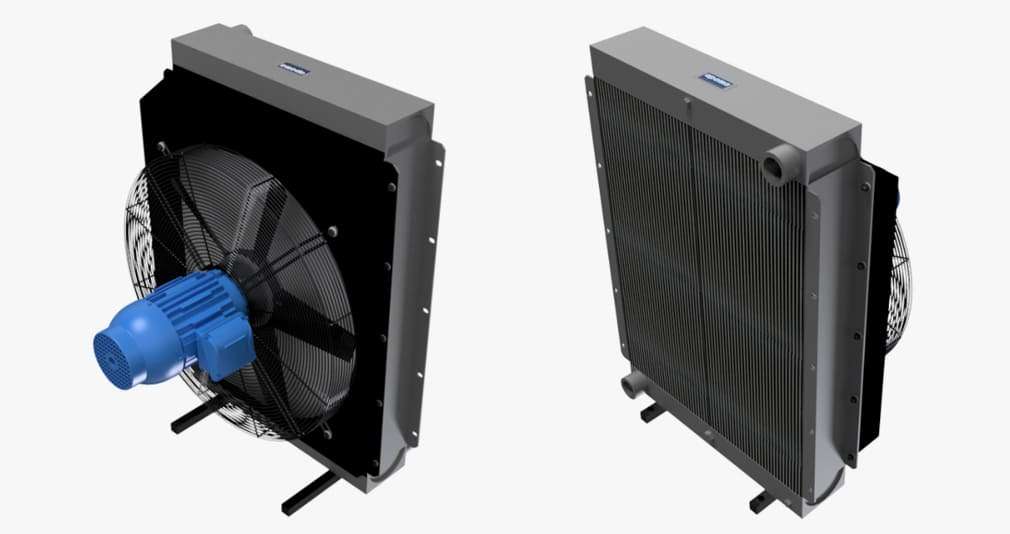

Imagens em 3D:
Perguntas Frequentes sobre Resfriador de Óleo e Ar
O resfriador de óleo a ar é um dispositivo projetado para reduzir a temperatura do óleo em sistemas hidráulicos e de lubrificação.
Ele funciona através da troca de calor entre o óleo quente e o ar ambiente, utilizando trocadores de calor de placas de alumínio brasadas.
Esses resfriadores são especialmente eficientes, operando sob pressões de até 11 bar, e são adequados para aplicações onde a circulação de óleo é constante.
O design compacto do resfriador de óleo a ar permite uma instalação flexível, sendo ideal para espaços reduzidos.
Assim, ele se torna uma escolha popular na indústria, onde o controle da temperatura é vital para a operação eficiente dos equipamentos. A confiabilidade e a durabilidade dos materiais utilizados garantem uma longa vida útil ao produto.
Os resfriadores de óleo a ar estão disponíveis em uma variedade de tamanhos, com dimensões que variam de 250x234x63 mm a 1197x1200x140 mm.
Essa variedade permite que diferentes modelos sejam adaptados a diversas aplicações e ambientes industriais.
A escolha do tamanho adequado é fundamental para garantir que o resfriador opere de forma eficiente, atendendo às demandas específicas de cada sistema.
A gama de tamanhos também se reflete na capacidade de resfriamento, que varia de 1,5 a 200 kW, permitindo que os usuários selecionem a opção mais adequada às suas necessidades.
A flexibilidade nas dimensões é uma das principais características dos resfriadores de óleo a ar, garantindo que possam ser utilizados em uma ampla gama de aplicações.
O peso dos resfriadores de óleo a ar pode variar bastante, com modelos pesando entre 20 kg e 330 kg. Essa variação de peso é influenciada pelas dimensões e pela capacidade de resfriamento do equipamento.
O uso de materiais leves, como o alumínio, contribui para a redução do peso, facilitando a instalação e o manuseio.
Um resfriador mais leve pode ser mais fácil de transportar e instalar, enquanto modelos mais pesados geralmente oferecem maior capacidade de resfriamento.
A escolha do peso adequado do resfriador de óleo a ar é importante para garantir que ele possa ser instalado de maneira segura e eficaz em qualquer sistema.
Assim, ao considerar a aquisição de um resfriador, o peso deve ser um dos fatores levados em conta na escolha do modelo ideal.
Os resfriadores de óleo a ar são fabricados principalmente com alumínio, um material que oferece várias vantagens, como leveza e resistência à corrosão.
O uso de alumínio permite que o resfriador seja compacto e eficiente, mantendo a durabilidade e a qualidade ao longo do tempo. A construção em alumínio facilita a fabricação de trocadores de calor de placas, que são essenciais para a troca de calor eficiente entre o óleo e o ar.
Outros materiais podem ser utilizados em componentes específicos, mas o alumínio é predominante devido à sua eficiência e propriedades mecânicas.
A escolha de materiais de alta qualidade é fundamental para garantir que o resfriador de óleo a ar tenha um desempenho superior e uma longa vida útil, mesmo em condições operacionais desafiadoras.
Os resfriadores de óleo a ar são projetados para suportar pressões máximas de até 11 bar. Essa capacidade de pressão garante a segurança e a eficiência do sistema em que o resfriador está instalado.
A resistência a pressões elevadas permite que esses resfriadores sejam usados em diversas aplicações industriais, onde a pressão do óleo pode variar.
Essa característica ajuda a evitar falhas e danos ao equipamento, contribuindo para uma operação contínua e confiável.
Dessa forma, a alta pressão máxima é um dos fatores que torna os resfriadores de óleo a ar uma escolha adequada para ambientes industriais exigentes, onde a performance e a segurança são prioridades.
A escolha do resfriador de óleo a ar adequado envolve a consideração de vários fatores, incluindo a capacidade de resfriamento necessária, as dimensões do espaço disponível e as características do sistema em que será instalado.
É importante avaliar a vazão de óleo, que pode variar de 10 a 600 l/min, para garantir que o resfriador escolhido atenda às necessidades específicas da aplicação.
Além disso, a pressão máxima suportada pelo resfriador deve ser compatível com a pressão do sistema.
Por fim, consultar as especificações do fabricante e, se possível, contar com a ajuda de profissionais especializados pode facilitar a escolha do modelo ideal, garantindo eficiência e confiabilidade no funcionamento do equipamento.
Os resfriadores de óleo hidráulicos são amplamente utilizados em várias indústrias, especialmente na metalúrgica e em sistemas hidráulicos.
Eles são usados em elevadores, prensas e injetoras, onde a temperatura do óleo deve ser controlada para garantir a eficiência e a durabilidade dos equipamentos.
Também são frequentemente empregados em processos de lubrificação, onde ajudam a evitar superaquecimento e falhas nos componentes.
Sua versatilidade e capacidade de resfriamento fazem deles uma escolha popular em diversos setores, garantindo que as máquinas operem dentro das temperaturas ideais para um desempenho ótimo.
As aplicações do resfriador de óleo a ar são variadas e essenciais para a manutenção de sistemas industriais.
Os resfriadores de óleo a ar, em geral, não consomem energia de forma significativa, pois operam utilizando a troca de calor entre o óleo quente e o ar ambiente.
Essa característica é uma das principais vantagens do resfriador de óleo a ar, já que elimina a necessidade de sistemas de resfriamento mais complexos e que consomem energia, como os sistemas a água.
No entanto, é importante observar que a eficiência do resfriador pode ser influenciada por fatores como a temperatura ambiente e a vazão do ar.
Por isso, a instalação em locais bem ventilados pode contribuir para um melhor desempenho, garantindo que o resfriador opere de maneira eficiente.
Assim, a utilização do resfriador de óleo a ar pode resultar em economia de energia e custos operacionais reduzidos.
Os resfriadores de óleo a ar são utilizados principalmente para manter a temperatura do óleo em sistemas hidráulicos e de lubrificação.
Eles são essenciais para garantir que o óleo opere dentro de faixas de temperatura ideais, evitando superaquecimento e falhas nos componentes do sistema.
Além de sua aplicação em máquinas industriais, como prensas e injetoras, esses resfriadores também são usados em equipamentos que requerem um controle rigoroso da temperatura do óleo para manter a eficiência operacional.
Sua capacidade de operar em diversas condições e sua construção robusta tornam os resfriadores de óleo a ar uma escolha confiável em ambientes industriais exigentes. Portanto, sua utilização é vital para a durabilidade e eficiência de diversos sistemas.
A principal diferença entre um resfriador de óleo a ar e um resfriador de óleo líquido está no método de resfriamento.
O resfriador de óleo a ar utiliza ar ambiente para realizar a troca de calor, enquanto o resfriador de óleo líquido emprega água ou outros líquidos refrigerantes para o mesmo fim.
Os resfriadores a ar são geralmente mais compactos e mais fáceis de instalar, pois não requerem sistemas de tubulação para o líquido refrigerante.
Contudo, os resfriadores de óleo líquido podem ser mais eficientes em aplicações que exigem um controle rigoroso da temperatura.
Ambas as opções têm suas vantagens e desvantagens, e a escolha entre elas dependerá das necessidades específicas da aplicação e do ambiente operacional.
