Vantagens
Os resfriadores de óleo a água proporcionam maior eficiência na troca térmica, especialmente em situações de alta demanda, graças ao feixe tubular aletado que maximiza a área de contato entre o óleo e a água.
Eles são recomendados para óleos com viscosidade até ISO 100, e podem ser fabricados com materiais variados, como cobre, alumínio e cupro-níquel, oferecendo opções adequadas para diferentes necessidades.
Além disso, esses equipamentos são testados para garantir segurança e desempenho, seja em aplicações normais ou em ambientes mais exigentes, como uso naval.
Aplicações
Os resfriadores de óleo a água são amplamente utilizados em indústrias metalúrgicas, como prensas, injetoras e unidades hidráulicas.
Também são essenciais em sistemas de resfriamento de óleo em processos industriais de alta demanda.
Podem ser aplicados em sistemas de trocador de calor água e trocador de calor água óleo, onde a eficiência da troca térmica é fundamental para garantir o funcionamento ideal das máquinas e a preservação dos fluidos utilizados.
São indicados para setores como o automotivo, naval e petroquímico.
Dimensão e Peso
As dimensões dos resfriadores de óleo a água variam de acordo com o modelo. Os tamanhos podem variar entre 384x128 mm e 2038x303 mm, com diferentes capacidades para atender às necessidades de cada aplicação.
Quanto ao peso, os modelos standard pesam entre 6,5 kg e 180 kg. Essa variação permite que sejam adaptados para sistemas menores ou maiores, garantindo eficiência sem comprometer a integridade estrutural.
A construção em aço carbono, com opções de revestimento em latão ou cupro-níquel, assegura durabilidade e resistência.
Tabela do Resfriador de Óleo a Água
| Modelo TA |
Área de Troca (m2) | Vazão Óleo l/min. min./max. | Capacidade KW min./max. | p Óleo bar min./max. | Dimensões em mm | Conexões | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | Casco | Tampa | |||||
| 30-2-2 | 0,54 | 16/58 | 1,4/4,5 | 0,1/1,3 | 395 | 222 | 222 | 63 | 123 | 300 | 50 | 70 | 40 | 62 | 61 | 1” | 1/2” |
| 50-2-1 | 0,90 | 21/70 | 5,4/7,8 | 0,2/1,3 | 595 | 422 | 422 | 63 | 123 | 500 | 50 | 70 | 40 | 62 | 61 | 1” | 1/2” |
| 50-3-2 | 1,25 | 30/115 | 5,4/13,8 | 0,1/1,1 | 592 | 405 | 405 | 89 | 144 | 500 | 76 | 100 | 45 | 70 | 74 | 1,1/4” | 3/4” |
| 75-3-1 | 1,87 | 38/130 | 15/21,6 | 0,2/1,3 | 842 | 655 | 655 | 89 | 144 | 750 | 76 | 100 | 45 | 70 | 74 | 1,1/4” | 3/4” |
| 50-4-2 | 2,52 | 50/180 | 14,4/24,0 | 0,1/1,0 | 622 | 405 | 405 | 114 | 171 | 500 | 100 | 123 | 55 | 83 | 88 | 1,1/2” | 1” |
| 75-4-1 | 3,78 | 62/200 | 27,6/38,0 | 0,2/1,4 | 872 | 655 | 655 | 114 | 171 | 750 | 100 | 123 | 55 | 83 | 88 | 1,1/2” | 1” |
| 75-5-2 | 5,13 | 80/280 | 27/49,5 | 0,1/0,8 | 893 | 636 | 636 | 140 | 213 | 750 | 135 | 170 | 70 | 115 | 98 | 2” | 1,1/2” |
| 120-5-1 | 8,22 | 110/350 | 60/84 | 0,2/1,3 | 1343 | 1086 | 1086 | 140 | 213 | 1200 | 135 | 170 | 70 | 115 | 98 | 2” | 1,1/2” |
| 120-6-2 | 11,70 | 160/420 | 66/99 | 0,2/1,3 | 1382 | 1064 | 1064 | 165 | 254 | 1200 | 170 | 212 | 80 | 128 | 126 | 2,1/2” | 1,1/2” |
| 150-6-2 | 14,52 | 200/500 | 117/153 | 0,3/1,4 | 1682 | 1354 | 1354 | 165 | 254 | 1500 | 170 | 212 | 80 | 128 | 126 | 2,1/2” | 1,1/2” |
| 120-8-2 | 15,93 | 260/640 | 117/153 | 0,2/0,8 | 1378 | 1018 | 1018 | 219 | 303 | 1200 | 190 | 250 | 110 | 150 | 153 | 3” | 2” |
| 190-8-1 | 25,22 | 340/900 | 207/264 | 0,3/1,6 | 2078 | 1718 | 1718 | 219 | 303 | 1900 | 190 | 250 | 110 | 150 | 53 | 3” | 2” |

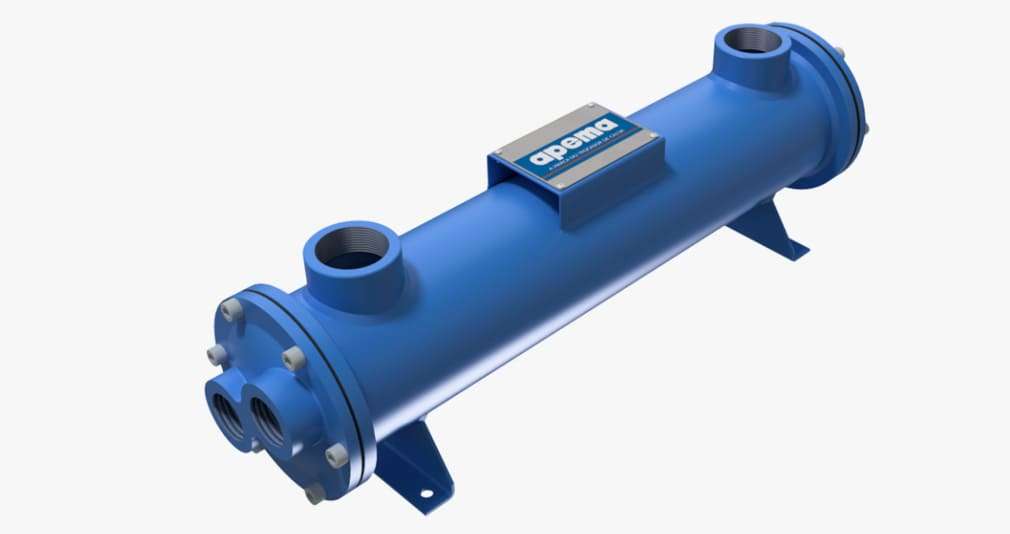

Imagens em 3D:
Perguntas Frequentes sobre Resfriadores de Óleo a Água
Um resfriador de óleo a água é um equipamento que realiza a troca térmica entre o óleo e a água, resfriando o óleo por meio do contato com a água em um feixe tubular.
Ele é usado para manter a temperatura do óleo dentro de níveis seguros, garantindo a eficiência dos sistemas industriais.
Esse tipo de trocador de calor água óleo é amplamente utilizado em indústrias que precisam controlar a temperatura de seus fluidos de operação.
Os resfriadores de óleo a água são amplamente utilizados em sistemas hidráulicos, prensas, injetoras e processos de fabricação na indústria metalúrgica.
São empregados em setores automotivos, petroquímicos e navais, onde é necessário manter o controle térmico.
Essas aplicações são ideais para melhorar a eficiência de sistemas que exigem a troca térmica entre óleo e água, evitando o superaquecimento de máquinas e componentes.
As dimensões dos resfriadores de óleo a água variam bastante, permitindo sua adaptação a diferentes sistemas.
Os modelos mais comuns apresentam comprimentos que variam de 384 mm a 2038 mm, e alturas de 128 mm a 303 mm.
A variação nas dimensões permite que sejam usados em diferentes aplicações industriais, desde sistemas menores até grandes instalações industriais.
O peso dos resfriadores de óleo a água pode variar de 6,5 kg a 180 kg, dependendo do modelo e da aplicação.
A diversidade de pesos reflete as diferentes capacidades e dimensões desses equipamentos, que podem ser adaptados para sistemas de pequeno a grande porte.
Essa variação também permite que os resfriadores sejam escolhidos de acordo com as necessidades específicas de cada instalação.
