Os trocadores de calor para resfriamento de óleo de transformadores podem ser projetados em duas formas construtivas: Casco e Tubos (Resfriamento a água) ou Radiador aletado (Resfriamento a ar).

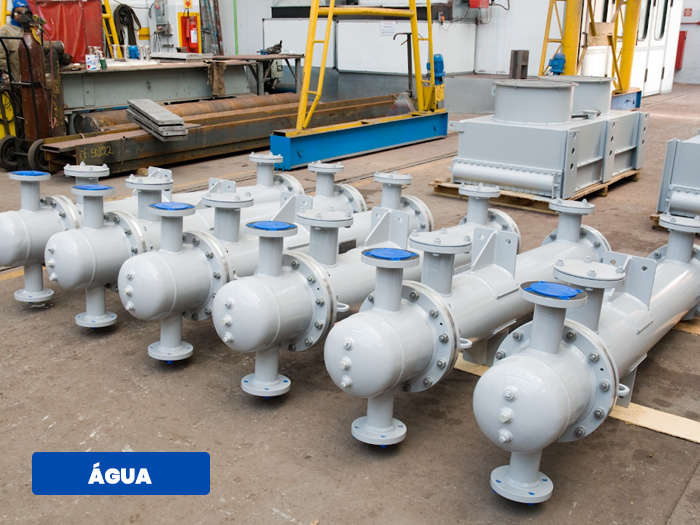

No formato Casco e Tubos, a água circula pelos tubos enquanto o óleo flui pelo casco, proporcionando uma troca térmica eficiente.
O design inclui um feixe tubular deslizante, que facilita a manutenção e a limpeza dos circuitos de água e óleo, essencial para garantir o bom funcionamento a longo prazo.

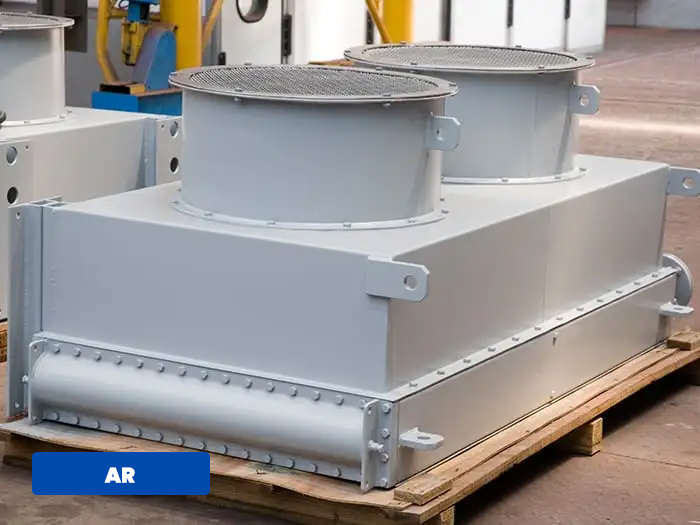

Os resfriadores com a forma construtiva tipo radiador aletado são fabricados com motoventiladores acoplados para circulação do ar externo.
Possuem um exclusivo sistema de filtragem de óleo (Filtro Prensa), utilizado no final do processo de fabricação dos equipamentos, que garante através da recirculação de óleo, a remoção de eventuais partículas metálicas proveniente do processo produtivo, de modo a assegurar o perfeito funcionamento do transformador.
Ambos os resfriadores são utilizados para manter a temperatura ideal em transformadores de potência que utilizam óleo mineral ou vegetal. Essa aplicação previne o superaquecimento e protege o equipamento.
Aplicações
Eles são cruciais em ambientes onde transformadores operam continuamente e precisam de controle térmico eficaz.
As utilizações de água/ar como meio de resfriamento oferecem uma solução eficiente e de baixo custo para manter a estabilidade do sistema, protegendo os componentes internos do transformador contra o desgaste causado pelo calor excessivo.
Indústrias que exigem alta confiabilidade e durabilidade beneficiam-se do uso desses resfriadores.
Dimensionamento
O dimensionamento de um trocador de calor é feito de acordo com os dados operacionais específicos de cada cliente, garantindo que o equipamento seja otimizado para o máximo desempenho.
A Apema utiliza tecnologias avançadas para ajustar as dimensões do resfriador às necessidades do projeto, ao mesmo tempo em que minimiza o consumo de água (No formato construtivo de Casco e Tubos). Esse processo garante uma solução personalizada, capaz de suportar as condições mais exigentes.
O dimensionamento correto aumenta a eficiência do sistema e também contribui para a economia de recursos, tornando o sistema mais sustentável.
Materiais
Vantagens
Os resfriadores de óleo hidráulico oferecem uma série de vantagens para indústrias que precisam de controle térmico eficaz.
Eles melhoram a eficiência operacional, prevenindo o superaquecimento e estendendo a vida útil dos transformadores.
A manutenção simplificada, graças ao feixe tubular deslizante, facilita o acesso aos componentes internos, permitindo uma limpeza rápida. (Somente no Casco e Tubos).
Além disso, a construção robusta e o uso de materiais de alta qualidade garantem durabilidade e confiabilidade em ambientes exigentes.
Outro benefício importante é a personalização do equipamento, projetado para atender as necessidades específicas de cada projeto.
Dimensão e Peso
Os resfriadores de óleo hidráulico podem ter até 22 metros de comprimento e 4,5 metros de diâmetro, dependendo das necessidades do projeto.
O peso máximo desses equipamentos pode chegar a 120 toneladas, limitando o transporte e a instalação conforme as capacidades logísticas.
Esses valores são ajustados de acordo com a aplicação, assegurando que o resfriador atenda às demandas do sistema sem comprometer a eficiência ou a segurança.
Caso o projeto exija dimensões ou pesos maiores, é possível realizar ajustes sob consulta, garantindo que o equipamento seja adaptado corretamente.
Visão Geral
Os resfriadores de óleo de transformador são soluções eficientes e confiáveis para controlar a temperatura em transformadores de potência.
Projetados para oferecer alta durabilidade, eles utilizam um sistema de troca térmica de casco e tubos ou de radiador aletado, onde a água/ar resfriam o óleo do transformador de forma eficaz.
Com a opção de feixe tubular deslizante, a manutenção e a limpeza são simplificadas, garantindo o funcionamento contínuo do equipamento.
São essenciais para indústrias que dependem de sistemas de resfriamento robustos e que exigem alta performance, além de oferecerem baixo custo de operação.
Manutenção e Cuidados
A manutenção dos resfriadores de óleo hidráulico é essencial para garantir a longevidade e a eficiência do sistema.
Graças ao design com feixe tubular deslizante, é possível realizar a limpeza periódica dos circuitos de água e óleo de maneira prática e rápida. (Nos modelos Casco e Tubos).
É recomendada também uma inspeção regular dos componentes para evitar o acúmulo de sujeira ou desgaste nos tubos e no casco.
O uso de materiais resistentes à corrosão, como aço inoxidável e cupro-níquel, reduz a necessidade de reparos frequentes, mas o monitoramento constante é crucial para evitar falhas no sistema.
Perguntas Frequentes sobre: Resfriador de Óleo (Hidráulico)
de Transformador a Água
O resfriador de óleo hidráulico é um equipamento utilizado para controlar a temperatura de sistemas que utilizam óleo como meio de transferência de calor, como transformadores de potência. Ele funciona resfriando o óleo através de água ou ar, dependendo do modelo.
No caso do resfriador de óleo de transformador a água, a água circula pelos tubos enquanto o óleo circula pelo casco, permitindo que o calor seja transferido do óleo para a água, mantendo o sistema em uma temperatura operacional segura.
O resfriador de óleo hidráulico é amplamente utilizado em sistemas industriais, como em transformadores de potência, onde é essencial manter a temperatura controlada para garantir a eficiência e a segurança do equipamento.
Além disso, é comum em sistemas de resfriamento industrial, tanto no setor de energia quanto em maquinários pesados, que requerem um controle preciso da temperatura.
Equipamentos como o resfriador de óleo industrial também são empregados em sistemas hidráulicos de máquinas e veículos de grande porte.
O resfriador de óleo hidráulico é um tipo de trocador de calor, porém, ele é especificamente projetado para lidar com óleos em sistemas hidráulicos ou de transformadores.
Enquanto um trocador de calor pode transferir energia térmica entre vários fluidos, o resfriador de óleo de transformador água é destinado exclusivamente ao resfriamento de óleos, seja mineral ou vegetal, que circulam em transformadores.
Já o resfriador de óleo a ar é outro exemplo, que usa o ar em vez de água para dissipar o calor.
O resfriador de óleo hidráulico mantém a temperatura do óleo em níveis ótimos, prevenindo o superaquecimento e garantindo o funcionamento contínuo e eficiente do sistema.
Em transformadores de potência, o resfriador de óleo é fundamental para evitar a degradação do óleo e o desgaste prematuro dos componentes.
Ao transferir o calor do óleo para a água, o resfriador de óleo de transformador a água assegura que o sistema opere de maneira estável, prolongando a vida útil do equipamento e reduzindo o consumo de energia.
Os resfriadores de óleo hidráulico são fabricados com materiais que garantem durabilidade e resistência à corrosão.
Normalmente, os tubos são feitos de cobre ou cupro-níquel, os espelhos de aço inoxidável, e o casco de aço carbono, revestido internamente com uma pintura apropriada para proteção.
No caso do resfriador de óleo industrial utilizado em sistemas de alta demanda, como o sistema de resfriamento industrial para transformadores, esses materiais garantem eficiência térmica e facilidade de manutenção.
