Os condensadores de superfície são equipamentos de troca de calor, comumente projetados na configuração de casco e tubos.
Eles atuam na condensação de vapor sob vácuo durante a exaustão de turbinas a vapor, contribuindo significativamente para aumentar a eficiência operacional dessas turbinas.
Além de fornecer condensadores isolados, nossa empresa também oferece sistemas de condensação completos, que podem incluir diversos componentes essenciais para otimizar o desempenho.
Dimensionamento
O dimensionamento dos condensadores é realizado através de um projeto personalizado, levando em consideração as especificidades de cada instalação.
Este processo é executado em conformidade com as normas estabelecidas pela Petrobras, ASME VIII Divisão 1 e HEI, visando sempre a melhor relação custo-benefício para os nossos clientes.
Um dimensionamento adequado é fundamental para garantir que o sistema funcione de maneira eficiente e eficaz, atendendo às demandas específicas de cada aplicação.
Materiais
A escolha dos materiais utilizados na fabricação dos condensadores de superfície é baseada nas características dos fluidos que circularão por eles e nas exigências específicas de cada aplicação.
Utilizamos apenas materiais de alta qualidade, como Inconel, duplex, superduplex, aço inoxidável 304 e 316, além de cuproniquel, alumínio, titânio e aço carbono.
Essa seleção garante a resistência à corrosão e a durabilidade necessária para o funcionamento em condições severas, assegurando a longevidade e eficiência do equipamento.
Bomba de Condensado
As bombas de condensado desempenham um papel vital no sistema de condensação, garantindo a circulação contínua do condensado pelos condensadores dos ejetores.
Elas são úteis principalmente quando a vazão de vapor sendo condensada é baixa, pois mantêm o fluxo do condensado, evitando estagnações.
Quando a vazão de vapor é alta, essas bombas retornam o condensado para o sistema, seja para um desaerador ou um tanque intermediário. Assim, elas garantem a eficiência e a operação estável do sistema de condensação.
Download CatálogoSistema de Vácuo
O sistema de vácuo é uma parte essencial do funcionamento do condensador de superfície. Ele é constituído por um conjunto de condensadores auxiliares e ejetores que criam uma pressão abaixo da atmosférica dentro do condensador.
Isso é alcançado pela sucção de ar, provocada pela entrada de vapor a alta velocidade nos ejetores.
A manutenção de um vácuo eficiente otimiza o processo de condensação, aumentando a eficiência térmica e garantindo um desempenho confiável do sistema em sua totalidade.
Características do Condensador de Superfície

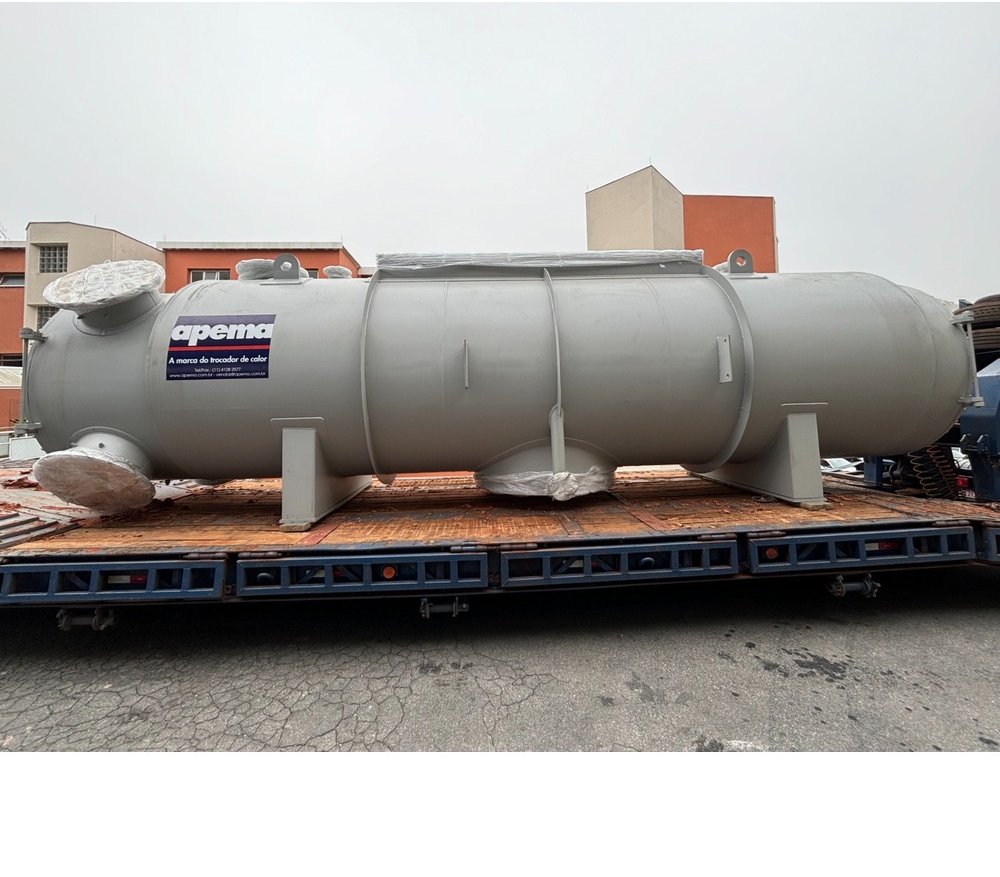

O condensador de superfície é um trocador de calor do tipo cascos e tubos, especialmente projetado para condensar vapor sob vácuo na exaustão de turbinas a vapor.
Com uma construção robusta, esses condensadores são capazes de suportar altas pressões e temperaturas. O design otimiza a transferência de calor, aumentando a eficiência energética.
O condensador resfriado a água é uma opção comum, utilizando água como meio para dissipar o calor. Sua capacidade de operação sob vácuo contribui para a redução do consumo energético.
Este equipamento é fundamental em setores como energia elétrica, indústria química e petroquímica.
Vantagens
As vantagens do condensador de superfície são notáveis.
Sua eficiência na transferência de calor melhora o desempenho do sistema, resultando em economia de combustível e redução de custos operacionais.
O design compacto permite a instalação em espaços restritos, maximizando o uso do espaço disponível.
O condensador de superfície tem uma manutenção relativamente simples, o que diminui o tempo de inatividade do sistema.
Além disso, sua construção com materiais de alta qualidade garante durabilidade e resistência à corrosão.
Por fim, a versatilidade do equipamento possibilita sua aplicação em diversos setores industriais, desde usinas termoelétricas até a indústria alimentícia.
Aplicações
Os condensadores de superfície têm ampla aplicação na indústria, especialmente em usinas termoelétricas, onde são usados para aumentar a eficiência das turbinas a vapor.
Também são essenciais em refinarias de petróleo, onde ajudam na recuperação de vapores e no controle de processos químicos.
Na indústria química, esses condensadores são utilizados para controlar temperaturas e maximizar a produção.
Em indústrias de alimentos e bebidas, o condensador de superfície é crucial para processos de resfriamento.
Outros setores, como o sucroalcooleiro, papel e celulose, também se beneficiam desse tipo de equipamento.
Em resumo, a versatilidade e a eficiência do condensador de superfície o tornam um componente valioso em diversas aplicações.
Dimensão e Peso
As dimensões do condensador de superfície são limitadas para atender às exigências de transporte e instalação.
O comprimento máximo pode chegar a 22 metros, enquanto o diâmetro pode atingir 4,5 metros. Quanto ao peso, o condensador pode chegar a até 120 toneladas.
Caso seja necessário um equipamento que ultrapasse esses limites, recomenda-se consultar o fabricante para soluções personalizadas.
A escolha das dimensões e do peso é fundamental para garantir a viabilidade de instalação e operação.
A capacidade de adaptação a diferentes requisitos de instalação é uma das características que destacam este equipamento no mercado.
Perguntas Frequentes sobre: Condensador de Superfície
Um condensador de superfície é um trocador de calor projetado para condensar vapor em líquido ao entrar em contato com uma superfície fria.
O processo ocorre quando o vapor se resfria, transferindo calor para a superfície do condensador, geralmente por meio de água ou outro fluido de resfriamento. O vapor condensado é então coletado e pode ser reutilizado em processos industriais.
Este tipo de condensador é amplamente utilizado em usinas de energia e na indústria química para melhorar a eficiência energética.
A operação sob vácuo aumenta a eficácia do processo de condensação, permitindo uma melhor recuperação de calor.
Os materiais utilizados na fabricação do condensador de superfície são selecionados com base nas características dos fluidos que circulam pelo sistema.
Os materiais mais comuns incluem Inconel, duplex, superduplex, aço inoxidável 304 e 316, além de cuproniquel, alumínio, titânio e aço carbono.
Essas escolhas garantem resistência à corrosão e durabilidade, essenciais para aplicações em ambientes agressivos.
A utilização de matérias-primas de alta qualidade resulta em um equipamento que pode operar de maneira eficiente por longos períodos.
A seleção adequada de materiais também contribui para a segurança e eficácia do processo de condensação.
A escolha do tamanho adequado do condensador de superfície depende de vários fatores, incluindo a capacidade de condensação desejada e as características do vapor a ser tratado.
É essencial considerar a pressão de operação, a temperatura do vapor e a quantidade de calor a ser dissipado.
Consultar um engenheiro especializado pode ajudar a determinar as especificações necessárias para sua aplicação.
É importante também avaliar as limitações de espaço na instalação para garantir que o condensador se encaixe adequadamente.
Dimensionar corretamente o condensador ajuda a otimizar a eficiência do sistema e garantir a operação adequada.
Um condensador de superfície funciona transferindo calor do vapor para uma superfície fria, geralmente resfriada por água.
Quando o vapor entra no condensador, ele se resfria e se condensa em líquido ao entrar em contato com a superfície fria. Esse processo ocorre sob vácuo, o que aumenta a eficiência da condensação.
O líquido resultante é então coletado e pode ser recirculado ou eliminado, dependendo das necessidades do sistema.
A eficácia do condensador de superfície melhora o desempenho das turbinas a vapor e garante a eficiência energética em diversas aplicações industriais.
A função principal de um condensador é realizar a condensação do vapor, transformando-o em líquido através da troca de calor com uma superfície fria.
Essa transformação é essencial em processos industriais, pois permite a recuperação de calor e a maximização da eficiência do sistema.
O condensador também ajuda a controlar a temperatura do sistema, evitando sobrecargas térmicas e melhorando a operação geral.
Em usinas de energia, a condensação eficiente do vapor deve favorecer o desempenho das turbinas, garantindo uma geração de energia mais sustentável.
Assim, o condensador possui um papel vital na eficiência e segurança de diversos processos industriais.
