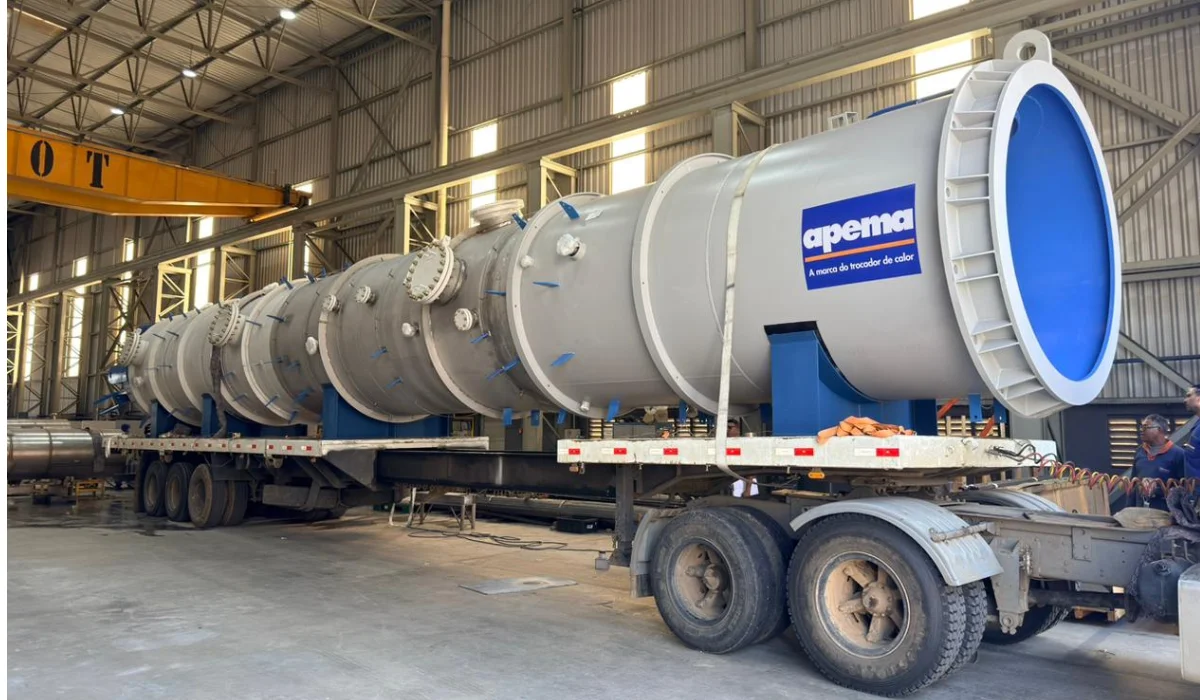

Trocador de calor: guia completo do equipamento industrial
O trocador de calor é um dos ativos mais presentes na indústria moderna, sendo fundamental para o controle térmico de processos que vão do refino de petróleo à produção de biocombustíveis.
Neste artigo, você entenderá o funcionamento técnico desses equipamentos, as diferenças essenciais entre os modelos de placas e tubulares e como a manutenção especializada garante a vida útil dos sistemas em conformidade com as normas da Associação Brasileira de Normas Técnicas (ABNT) e da American Society of Mechanical Engineers (ASME). Acompanhe!
O que são trocadores de calor e qual seu papel na troca de calor industrial?
Para compreender a fundo o funcionamento de uma planta fabril, é preciso entender o que são trocadores de calor. Essencialmente, são equipamentos projetados para transferir calor entre dois ou mais fluidos que se encontram em temperaturas diferentes.
Essa troca ocorre através de uma parede sólida que separa os fluidos, impedindo que eles se misturem, ou em contato direto, dependendo da aplicação. O papel de um trocador de calor industrial é vital, uma vez que ele permite o reaproveitamento de energia térmica, o resfriamento de máquinas e o controle preciso de reações químicas.
Os trocadores de calor para indústria atuam como o “coração” térmico de diversos processos. Sem eles, seria impossível manter a viscosidade correta de óleos lubrificantes em turbinas de energia ou garantir a pasteurização segura de alimentos.
A onipresença desses equipamentos em plantas de papel e celulose, usinas de açúcar e álcool e refinarias de óleo e gás demonstra que a produtividade industrial está diretamente ligada à capacidade de gerenciar o calor de forma eficiente e segura.
Benefícios do uso de trocador de calor e o impacto dos trocadores de calor na eficiência energética
A adoção de tecnologias avançadas de troca térmica traz vantagens que superam o simples controle de temperatura. Entre os principais benefícios do uso de trocadores de calor, destacam-se:
- Redução de custos: diminuição drástica no consumo de combustíveis fósseis e eletricidade ao reaproveitar o calor residual de um processo para pré-aquecer outro fluido;
- Proteção de ativos: controle da temperatura de óleos hidráulicos e lubrificantes, evitando a degradação prematura de componentes móveis e vedações;
- Conformidade ambiental: auxílio na redução da emissão de gases de efeito estufa ao otimizar o balanço energético da planta;
- Segurança operacional: prevenção de superaquecimentos que poderiam levar a explosões ou vazamentos de fluidos letais.
O papel dos trocadores de calor na eficiência energética é um dos pilares da sustentabilidade industrial contemporânea. Ao implementar sistemas de recuperação de calor, uma empresa pode reduzir significativamente sua pegada de carbono.
Em tempos de rigorosas metas de ESG (Environmental, Social and Governance), investir em equipamentos com alto coeficiente de transferência térmica deixa de ser apenas uma decisão financeira para se tornar umcompromisso com a viabilidade do negócio a longo prazo.
Leia também: O papel do evaporador casco e tubo para a eficiência de refrigeração industrial
Principais tipos de trocadores de calor
A diversidade de processos industriais exige diferentes configurações mecânicas para a troca térmica. Basicamente, o mercado se divide em duas grandes famílias que atendem a diferentes perfis de pressão, temperatura e natureza dos fluidos.
Introduzir a escolha entre um trocador de calor de placas e um trocador de calor de casco e tubo é apenas o primeiro passo para o engenheiro de processos que busca otimizar sua linha de produção.
Enquanto o primeiro se destaca pela compacidade, o segundo é a escolha soberana para condições extremas de operação.
Características do trocador de calor casco e tubos
O trocador de calor de casco e tubo é, historicamente, o modelo mais robusto e versátil disponível no mercado industrial.
Sua construção consiste em um casco — que atua como um grande vaso de pressão — projetado para abrigar um feixe de tubos em seu interior, onde um fluido circula por dentro dos tubos enquanto o outro flui pelo espaço anular, garantindo a troca térmica sem o contato direto.
Este trocador de calor de tubos é amplamente preferido em aplicações de alta pressão, como no setor de óleo e gás, devido à sua capacidade de suportar diferenciais térmicos severos através de diferentes configurações construtivas. Entre as variações técnicas, destaca-se o modelo de feixe fixo, indicado para fluidos limpos onde o diferencial de temperatura não é excessivamente alto.
Já o modelo de feixe deslizante permite que o feixe de tubos se expanda e contraia livremente, sendo a solução ideal para grandes variações térmicas e facilitando a remoção para limpeza total do ativo.
Por fim, existe a construção em feixe em “U”, onde os tubos são curvados nesse formato para eliminar a necessidade de um cabeçote traseiro flutuante, o que facilita a dilatação térmica natural e simplifica o projeto mecânico.

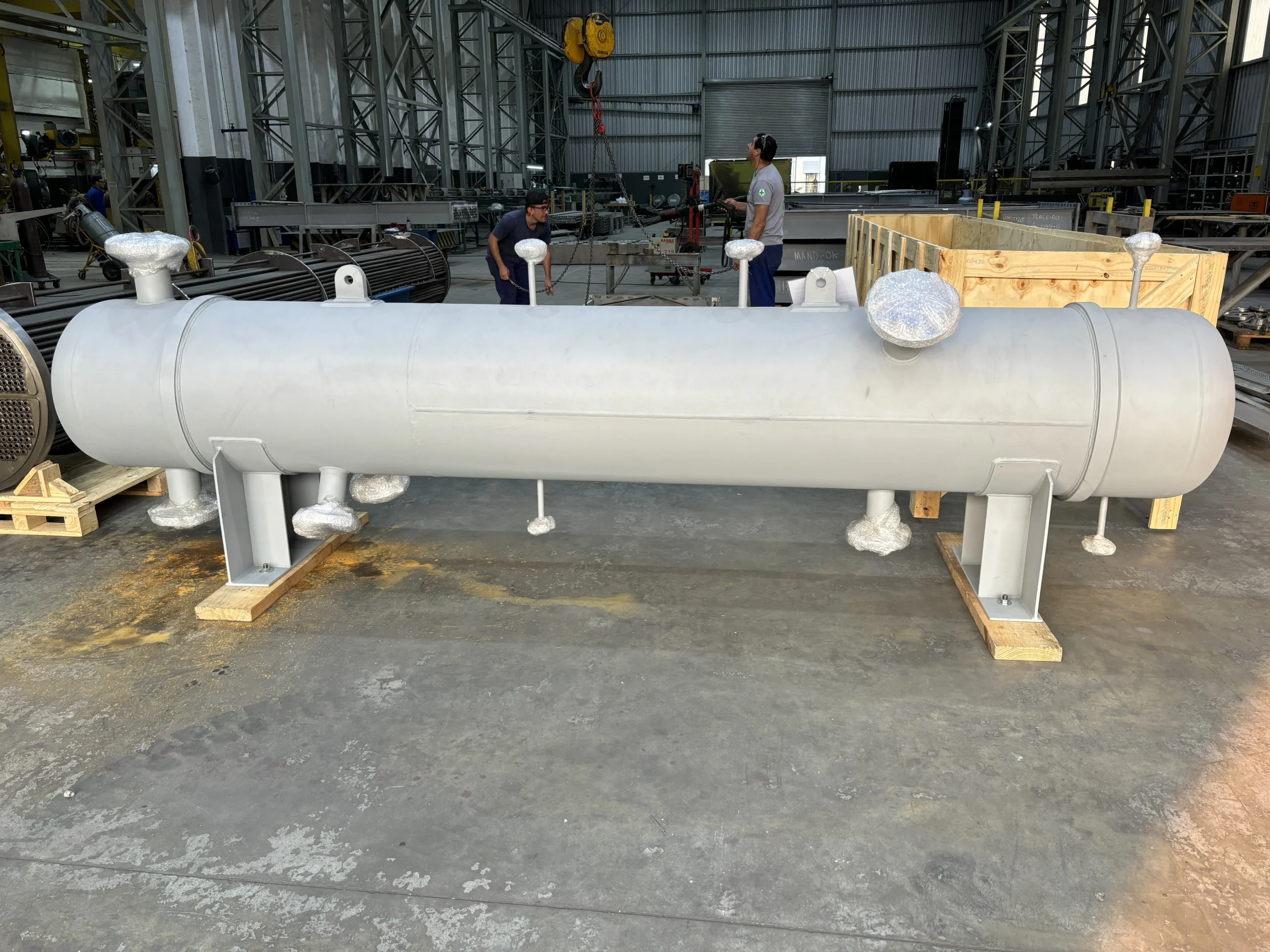

Trocador de calor casco e tubo Apema
Variações: trocador de calor aletado e trocador de tubo duplo
Dentro da categoria de tubulares, encontramos nichos específicos de alta eficiência. O trocador de calor aletado utiliza aletas externas nos tubos para aumentar drasticamente a área de superfície de troca.
Esse design é fundamental quando um dos fluidos é um gás (como o ar), que possui baixa condutividade térmica e exige uma área de contato maior para compensar essa limitação.
Já o trocador de tubo duplo (também conhecido como hairpin) é composto por um tubo dentro de outro. É a solução ideal para processos com fluxos menores, fluidos com alta viscosidade ou situações de choque térmico, onde a simplicidade mecânica e a capacidade de operar em contracorrente pura oferecem a máxima eficiência térmica.
Vantagens dos trocadores de placas: trocador de calor de placas brasadas e placas desmontáveis
Os trocadores de placas revolucionaram a indústria pela sua alta eficiência em espaços reduzidos, sendo compostos por uma série de placas de metal corrugadas que criam canais onde os fluidos circulam em regimes de alta turbulência. Esse design potencializa a troca térmica mesmo em baixas velocidades, oferecendo soluções distintas como o trocador de calor de placas brasadas, onde as placas são soldadas em um forno a vácuo para eliminar a necessidade de juntas.
Este modelo é extremamente compacto e suporta altas pressões e temperaturas, sendo amplamente utilizado em sistemas de resfriamento de óleo de pequeno e médio porte, embora seja um equipamento descartável que não permite manutenção (limpeza) interna.
Por outro lado, as placas desmontáveis utilizam gaxetas (juntas de vedação) de borracha e ou outros materiais, para realizar a vedação de cada placa, o que representa uma grande vantagem em termos de versatilidade.
A facilidade de manutenção de trocadores de calor desse tipo é um diferencial para processos que exigem higiene rigorosa, pois permite a abertura total do equipamento para limpeza mecânica ou a substituição de componentes.
Além disso, essa configuração possibilita a adição de novas placas para aumentar a capacidade térmica do sistema conforme a demanda da planta industrial cresce, tornando-se um investimento flexível a longo prazo.
Como escolher o trocador de calor ideal para cada aplicação
A seleção do equipamento correto é uma tarefa de engenharia que deve considerar múltiplos fatores. Não se trata apenas de resfriar ou aquecer, mas de garantir que o ativo tenha uma vida útil longa. Para saber como escolher o trocador de calor ideal, o engenheiro deve avaliar:
- Propriedades do fluido: viscosidade, densidade e agressividade química (corrosividade);
- Regime de operação: pressões de projeto e temperaturas de entrada e saída;
- Perda de carga: a resistência que o equipamento oferece ao fluxo, impactando o consumo das bombas;
- Espaço físico: disponibilidade de área para instalação e manutenção futura.
A escolha equivocada pode levar a problemas graves, como o desgaste acelerado por erosão ou a incrustação excessiva, resultando em paradas não programadas que custam milhares de reais por hora à indústria.
Trocador de calor hidráulico, trocador de calor água óleo e trocador de calor para resfriamento de óleo
No universo das máquinas industriais, o gerenciamento da temperatura do óleo é essencial. O trocador de calor hidráulico é projetado especificamente para manter a viscosidade do fluido de sistemas de potência, garantindo que prensas e injetoras operem com precisão.
O uso de um trocador de calor para resfriamento de óleo evita que o lubrificante “afine” demais, o que causaria vazamentos internos e falhas em componentes críticos. O modelo clássico de trocador de calor água óleo utiliza a água industrial disponível na planta como meio de resfriamento, sendo uma solução de baixo custo operacional e alta confiabilidade.
Trocador de calor aplicações: um guia por setores
As aplicações do trocador de calor são tão vastas quanto a própria indústria. Cada setor possui exigências normativas e técnicas específicas que ditam o material de construção e o design do equipamento.
Setor alimentício: trocador sanitário, trocador de calor na indústria cervejeira e trocadores de calor na fabricação de sorvete
No setor alimentício, a palavra de ordem é higiene, o que exige que o trocador sanitário seja fabricado obrigatoriamente em aço inoxidável com acabamento polido para evitar o acúmulo de bactérias e facilitar a sanitização.
O papel do trocador de calor na indústria cervejeira é um exemplo clássico dessa necessidade, sendo essencial no resfriamento rápido do mosto logo após a fervura, o que garante a preservação das propriedades sensoriais da bebida e evita contaminações biológicas indesejadas.
Da mesma forma, os trocadores de calor na fabricação de sorvete desempenham funções críticas tanto na pasteurização da mistura quanto no resfriamento controlado, processo fundamental para garantir a cristalização correta da gordura e do açúcar.
Para demandas que envolvem volumes maiores, os trocadores de calor casco e tubos para indústria alimentícia são amplamente utilizados, como no caso do aquecimento de caldos em usinas de açúcar.
Nessas aplicações, a robustez mecânica e a facilidade de limpeza são fundamentais para manter a continuidade da produção sem comprometer a segurança alimentar.
Leia também: Como escolher o trocador de calor industrial mais adequado?
Indústria pesada: trocadores de calor na indústria petroquímica, química e papel e celulose
Em ambientes agressivos, os equipamentos enfrentam fluidos corrosivos e temperaturas extremas. Os trocadores de calor na indústria petroquímica e os trocadores de calor na indústria química frequentemente exigem materiais nobres, como titânio ou ligas de níquel, para resistir a ácidos e hidrocarbonetos.
Além disso, os trocadores de calor e sistemas de compressão são vitais para o processamento de gases, onde o resfriamento entre estágios de compressão evita danos aos equipamentos.
Na recuperação de químicos e energia, os trocadores de calor na indústria de papel e celulose desempenham um papel central na economia circular das fábricas.
Uso civil e naval: trocadores de calor em shoppings, trocadores de calor marítimos e trocador de calor para piscinas
Fora das fábricas, a tecnologia também está presente. Os trocadores de calor em shoppings fazem parte dos sistemas de climatização central (HVAC), garantindo o conforto térmico de milhares de pessoas.
No setor náutico, os trocadores de calor marítimos são construídos com materiais resistentes à salinidade da água do mar, resfriando os motores das embarcações com alta eficiência. Já o trocador de calor para piscina permite o uso de áreas de lazer em qualquer estação do ano, utilizando sistemas de placas ou tubulares para transferir o calor de aquecedores solares ou bombas de calor para a água.
Manutenção de trocadores, reparo e limpeza de trocadores de calor
A manutenção de trocadores é a garantia da “saúde do ativo”. Com o tempo, todo trocador sofre algum nível de incrustação (fouling), o que cria uma barreira térmica e reduz a eficiência do sistema. A limpeza em trocadores de calor, seja ela química ou mecânica, deve ser realizada periodicamente para evitar que o equipamento trabalhe sobrecarregado.
Quando surgem vazamentos ou furos, o reparo deve ser executado por especialistas que compreendam as normas ASME e NR-13, garantindo que a integridade estrutural do vaso de pressão seja mantida.
Serviços mecânicos: retubagem, adoçamento em tubos e adoçamento em tubos de trocadores de calor
Para trocadores tubulares que sofreram corrosão severa, a retubagem é a solução definitiva. Esse processo consiste na substituição de todos os tubos do feixe, reaproveitando o casco e os espelhos.
Durante a montagem, o adoçamento em tubos é uma etapa crítica: trata-se da expansão mecânica das extremidades dos tubos contra os furos do espelho. O adoçamento garante uma vedação perfeita, impedindo a mistura de fluidos e garantindo que a troca térmica ocorra conforme o projeto original.
Recuperação de superfícies: faceamento de espelhos em trocadores
A estanqueidade entre o casco, o feixe e os cabeçotes depende de superfícies de vedação perfeitamente planas. O serviço de faceamento de espelhos em trocadores utiliza máquinas de usinagem portáteis para “zerar” a face do espelho que foi danificada por corrosão ou por apertos excessivos de juntas.
O faceamento preciso é o que evita vazamentos externos que podem causar danos ambientais ou acidentes de trabalho.
Validação: teste de estanqueidade em trocadores de calor
Antes de qualquer equipamento retornar à operação após uma manutenção, ele deve passar pelo teste de estanqueidade em trocadores de calor. Geralmente realizado através de ensaios hidrostáticos ou pneumáticos, o teste de estanqueidade verifica se não há microfissuras ou falhas de montagem.
Esse procedimento assegura ao gestor de manutenção que o ativo está pronto para operar em sua carga máxima sem riscos de contaminação cruzada, que é uma dor constante em indústrias onde a água não pode, sob hipótese alguma, entrar em contato com o óleo ou o produto final.
Excelência em troca térmica com a Apema
Com mais de seis décadas de história, a Apema se consolidou como referência ao traduzir necessidades industriais em equipamentos de alta confiabilidade.
Compreender o funcionamento do trocador de calor é o primeiro passo para uma operação mais rentável, mas contar com um parceiro que domina desde o cálculo térmico em softwares como HTRI até a execução de serviços de campo é o diferencial competitivo.
A longevidade dos seus sistemas depende de uma engenharia de processos que valorize a qualidade dos materiais e a precisão da fabricação.
Seja na necessidade de um novo projeto customizado ou na urgência de uma manutenção técnica especializada, a excelência em engenharia e o suporte contínuo garantem que sua planta opere com a máxima eficiência energética.
Quer saber mais? Explore nossa linha completa de trocadores de calore otimize seus processos hoje!
Perguntas frequentes
1. Qual é a função de um trocador de calor industrial?
O trocador de calor industrial tem a função de transferir energia térmica entre dois fluidos com temperaturas diferentes sem que eles se misturem. Ele é essencial para o resfriamento de sistemas hidráulicos, máquinas e controle de processos em setores como o de biocombustíveis.
2. Quando escolher um trocador de calor de casco e tubo?
O modelo casco e tubo é indicado para aplicações de alta pressão e condições térmicas severas, sendo o padrão em indústrias de óleo e gás. Sua construção robusta permite o manuseio de fluidos agressivos e facilita a manutenção profunda por meio da retubagem.
3. Qual a diferença entre trocador de placas brasadas e desmontáveis?
O trocador de calor de placas brasadas é compacto e selado, sendo ideal para espaços reduzidos, porém é um equipamento descartável. Já o modelo de placas desmontáveis utiliza gaxetas, permitindo a abertura para limpeza mecânica e a expansão da capacidade térmica.
4. Como funciona o resfriamento por radiador industrial?
O radiador industrial utiliza o ar ambiente, impulsionado por ventiladores, para resfriar o fluido que circula por tubos aletados. É a solução mais eficiente para unidades hidráulicas e mineradoras localizadas em regiões com baixa disponibilidade de água industrial.
5. Quais os principais sinais de que o trocador de calor precisa de manutenção?
Os principais indicadores são a queda na eficiência térmica, o aumento na perda de carga (pressão) e a ocorrência de contaminação cruzada entre fluidos. Realizar o teste de estanqueidade e a limpeza periódica evita paradas não programadas e protege o ativo.
6. O que é o serviço de retubagem em trocadores de calor?
A retubagem consiste na substituição integral ou parcial dos tubos de um feixe que sofreu corrosão ou desgaste. Esse serviço recupera a performance original do equipamento, utilizando processos como o adoçamento em tubos para garantir a vedação perfeita nos espelhos.
