Trocador de calor de placas desmontáveis: guia de eficiência
No setor de biocombustíveis e no processamento industrial pesado, a eficiência térmica é o que sustenta a viabilidade econômica da operação. O trocador de calor de placas desmontáveis destaca-se como uma solução técnica superior para plantas que exigem versatilidade e confiabilidade.
Ao contrário de sistemas rígidos, este equipamento oferece uma modularidade que permite à unidade se adaptar a novas demandas de produção sem a necessidade de substituição integral de ativos.
Também conhecido como trocador gaxetado, este modelo concilia alta performance térmica com uma rotina de manutenção simplificada. Para o gestor industrial, o investimento em um trocador de placas desmontáveis reflete diretamente na redução do tempo de parada e na proteção da despesa de capital (o CAPEX) da unidade.
Continue a leitura e entenda como a engenharia da Apema projeta esses equipamentos para maximizar a disponibilidade da sua planta.
O que é um trocador de calor de placas desmontáveis?

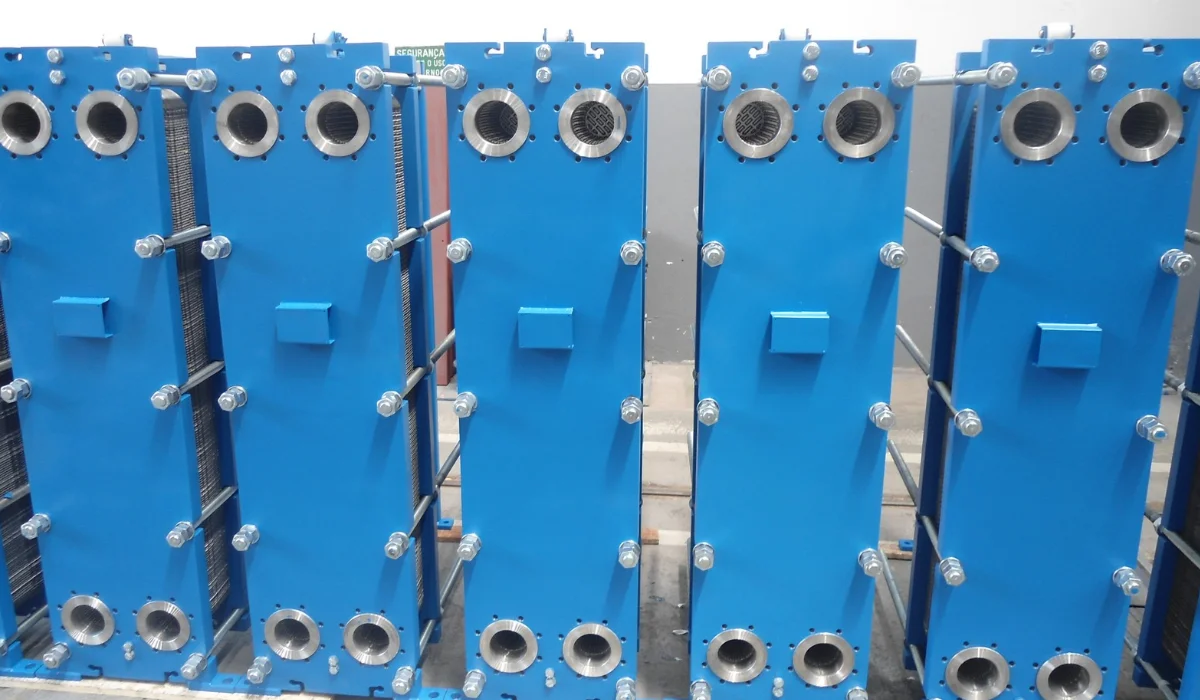

Um trocador de calor de placas desmontáveis é composto por um pacote de placas metálicas corrugadas, alinhadas e comprimidas em uma estrutura de suporte (frame). A vedação e o direcionamento dos fluidos — quente e frio — são realizados por gaxetas elastoméricas, que criam canais alternados para a troca térmica.
Este design garante que o calor seja transferido através das paredes das placas com um coeficiente de troca extremamente elevado.
Por ser um sistema “aberto”, ele se diferencia dos modelos brasados ou soldados pela possibilidade de desmontagem total, permitindo limpeza mecânica, inspeções detalhadas e a alteração da área de troca conforme a evolução do processo.
Por que a modularidade é vital para sistemas industriais?
Em indústrias como a de etanol e biodiesel, onde a produção oscila por sazonalidade ou expansão estratégica, a modularidade é uma salvaguarda técnica. O trocador de placas desmontáveis permite que a capacidade térmica acompanhe o crescimento da planta.
Se a demanda aumentar, basta adicionar placas ao conjunto original, desde que o frame tenha sido dimensionado com margem para expansão.
Essa flexibilidade otimiza o CAPEX. Em vez de adquirir um novo trocador para suportar um aumento de 20% na linha, a engenharia pode readequar o pacote de placas existente.
Além disso, essa característica permite ajustes finos para diferentes condições operacionais ao longo do ano, mantendo o processo sempre no ponto ideal de eficiência.
Componentes críticos: placas e gaxetas
A integridade do sistema de um trocador de calor de placas desmontáveis depende da especificação rigorosa de seus componentes principais.
As placas são fabricadas em materiais resistentes à corrosão, como Aço Inox (304 ou 316) ou Titânio, para fluidos agressivos. A corrugação das placas é projetada para induzir turbulência no fluxo, o que não apenas maximiza a transferência de calor, mas também reduz a taxa de incrustação nas superfícies.
As gaxetas garantem a vedação e a segurança do processo. Sua escolha deve considerar a compatibilidade química e os limites térmicos da operação:
| Tipo de gaxeta | Faixa de temperatura | Aplicações ideais |
|---|---|---|
| NBR (Nitrílica) | Até 110°C | Água, óleos minerais, fluidos hidráulicos e óleos vegetais. |
| EPDM | Até 150°C | Vapor de baixa pressão, água quente e soluções alcalinas. |
| Viton | Até 180°C | Fluidos químicos agressivos e hidrocarbonetos em alta temperatura. |
Leia também: Materiais de trocadores de calor: como esses equipamentos são fabricados?
Manutenção facilitada: vantagens do modelo desmontável
A facilidade de manutenção é o maior diferencial operacional deste modelo. O acesso ao pacote de placas é direto, exigindo apenas o afrouxamento dos parafusos tensores.
- Limpeza profunda: a desmontagem permite a limpeza manual de cada placa, eliminando incrustações e depósitos biológicos que sistemas de limpeza química (CIP) nem sempre removem com eficácia.
- Controle de integridade: com o equipamento aberto, é possível realizar inspeções visuais e testes de estanqueidade em 100% da área de troca, identificando pontos de corrosão ou furos por pites antes que gerem contaminação cruzada ou paradas não planejadas.
Aplicações ideais do trocador de placas desmontáveis
O trocador de placas desmontáveis é o padrão para processos que lidam com fluidos incrustantes ou que exigem rigor sanitário. As aplicações mais críticas incluem:
- Usinas de biocombustíveis: resfriamento de vinhaça, controle térmico da fermentação e recuperação de calor na destilação;
- Processamento químico: resfriamento de fluidos corrosivos que demandam inspeções periódicas de segurança;
- Indústria de alimentos: processos que exigem superfícies de troca totalmente acessíveis para evitar contaminação bacteriana;
- Sistemas hidráulicos: resfriamento de óleo em prensas e unidades de grande porte, garantindo a estabilidade da viscosidade e a vida útil dos componentes.
Além desses setores principais, os trocadores de calor de placas desmontáveis também são amplamente empregados em segmentos como papel e celulose, mineração, siderurgia e instalações climatizadas de grande porte (HVAC), garantindo alta eficiência e flexibilidade operacional onde quer que a precisão na troca térmica seja indispensável.
Trocador de placas desmontáveis vs. brasados: qual escolher?
A decisão entre o modelo desmontável e o brasado passa pela necessidade de manutenção e expansão.
O trocador brasado é compacto e suporta pressões mais altas, porém, é uma unidade selada. Isso significa que qualquer entupimento severo ou vazamento interno costuma coprometer o equipamento.
O trocador desmontável é voltado para a continuidade operacional de longo prazo. É a escolha certa para sistemas onde a limpeza mecânica é uma realidade ou onde se prevê o escalonamento da produção.
A Apema fornece a consultoria necessária para definir qual tecnologia oferece o melhor retorno sobre o investimento (ROI) para cada projeto.
A Engenharia Apema na troca térmica
Com mais de 60 anos de experiência, a Apema entrega robustez e precisão técnica. Nossos trocadores de placas desmontáveis são dimensionados via software para garantir que a área de troca seja exata, evitando desperdícios de energia e de material.
Além da fabricação, mantemos um estoque estratégico de placas e gaxetas para pronta reposição, assegurando que sua linha de produção não sofra interrupções prolongadas. O suporte técnico da Apema atua desde o comissionamento até o plano de manutenção preventiva, garantindo a máxima performance térmica do ativo.
Maximize sua disponibilidade operacional com a Apema
O uso de trocadores de calor de placas desmontáveis é uma decisão de engenharia focada em segurança e longevidade. A capacidade de expansão e a facilidade de manutenção tornam este equipamento essencial para indústrias que buscam competitividade e eficiência.
A Apema é a parceira estratégica para fornecer a inteligência térmica que sua operação exige. Garanta a máxima disponibilidade da sua planta com soluções projetadas por quem domina o cenário industrial brasileiro.
Precisa otimizar a troca térmica do seu processo? Entre em contato com a engenharia da Apema e solicite um orçamento para um dimensionamento técnico especializado!
