Refrigeração industrial: princípios e aplicações
A refrigeração industrial é o coração pulsante de inúmeros processos produtivos modernos. Longe de ser apenas uma versão ampliada da refrigeração comercial, ela garante a integridade de insumos sensíveis, a continuidade de operações críticas e a segurança de plantas inteiras.
Em um cenário onde a eficiência energética e a sustentabilidade ditam as regras do mercado, dominar os princípios da troca térmica não é apenas uma vantagem competitiva, é uma necessidade de sobrevivência operacional.
Para engenheiros e gestores que buscam máxima performance e durabilidade, entender os pilares desse sistema é o primeiro passo para uma operação eficiente.
Neste guia, exploraremos como a engenharia de precisão e os trocadores de calor de alta performance definem o sucesso da troca térmica em larga escala, apoiados pelos 62 anos de expertise da Apema no desenvolvimento de soluções robustas. Acompanhe para saber mais!
O que é refrigeração industrial e por que ela é vital?
Em termos técnicos, a refrigeração industrial é o método de remoção de calor de processos, fluidos ou ambientes em escala massiva. Diferente da refrigeração comercial, que foca na conservação de produtos finais em supermercados ou cozinhas profissionais, a industrial lida com cargas térmicas gigantescas e exigências de precisão rigorosas que não admitem oscilações.
A refrigeração industrial é o processo de transferência de calor de um fluido ou ambiente para outro, utilizando sistemas de compressão ou absorção para manter temperaturas controladas em processos químicos, alimentícios e de energia.
Sem ela, processos químicos em refinarias sairiam de controle, geradores em grandes hidrelétricas superaqueceriam e a produção de biocombustíveis seria tecnicamente inviável. Em outras palavras, ela é a espinha dorsal que permite que a indústria opere 24 horas por dia com estabilidade térmica.
A vitalidade desse sistema reside na sua capacidade de manter a continuidade operacional; uma falha na refrigeração pode significar a perda de lotes inteiros de produção ou, em casos extremos, danos estruturais permanentes a equipamentos de alto custo.
Sistemas de compressão vs. absorção: qual escolher?
No universo da refrigeração industrial, dois sistemas predominam: a compressão mecânica de vapor e a absorção. O sistema de compressão, que utiliza compressores elétricos ou acionados por motores, é o mais comum devido à sua alta eficiência e facilidade de controle.
No entanto, o sistema de absorção ganha destaque em plantas que possuem calor residual abundante (como vapor de baixa pressão ou gases de exaustão).
Enquanto a compressão utiliza energia mecânica para elevar a pressão do refrigerante, a absorção utiliza uma fonte térmica e um par de substâncias (como água e brometo de lítio ou amônia e água).
A escolha entre eles depende diretamente da disponibilidade energética da planta. A Apema projeta trocadores de calor específicos para ambos os sistemas, garantindo que, independentemente da tecnologia escolhida, a troca térmica ocorra com a menor perda de carga possível.
A evolução da refrigeração nos processos fabris
Historicamente, a refrigeração industrial evoluiu de sistemas rudimentares de gelo natural para complexos circuitos fechados que utilizam refrigerantes de última geração. Essa evolução foi impulsionada pela necessidade de maior densidade energética.
Hoje, a tecnologia permite que alcancemos temperaturas criogênicas ou mantenhamos grandes volumes de fluidos em temperaturas estáveis com um consumo de energia significativamente menor do que há duas décadas.
Princípios fundamentais da refrigeração industrial
O funcionamento básico tem como base a termodinâmica e o ciclo de refrigeração por compressão de vapor. Esse ciclo é composto por quatro etapas principais que se repetem continuamente para manter o resfriamento desejado.
Entender cada fase é crucial para diagnosticar falhas e otimizar o desempenho:
- Compressão: o fluido refrigerante no estado gasoso e baixa pressão é aspirado pelo compressor. Ao ser comprimido, sua pressão e temperatura aumentam drasticamente, preparando-o para liberar calor;
- Condensação: o gás quente passa por um trocador de calor (condensador). Aqui, ele libera o calor absorvido do processo para um meio externo (água ou ar). Ao perder calor, o refrigerante muda de estado físico, tornando-se um líquido sob alta pressão;
- Expansão: o líquido passa por uma válvula de expansão ou tubo capilar. A queda brusca de pressão faz com que parte do líquido evapore instantaneamente, reduzindo a temperatura do fluido remanescente a níveis muito baixos;
- Evaporação: o fluido frio entra no evaporador, que é outro trocador de calor. Ele absorve o calor do ambiente ou do fluido que se deseja resfriar. Ao absorver esse calor, o refrigerante volta ao estado gasoso e retorna ao compressor.
Termodinâmica e fluidos refrigerantes
A escolha do fluido refrigerante é um dos pilares da refrigeração industrial. Fluidos como a amônia (NH3), gás 407 e 410 continuam sendo amplamente utilizados devido às suas excelentes propriedades termodinâmicas e baixo impacto ambiental (GWP zero).
No entanto, exigem sistemas de troca térmica extremamente robustos e seguros, como os projetados pela Apema, devido à sua toxicidade e inflamabilidade.
Componentes essenciais: o papel dos trocadores de calor
Se o ciclo de refrigeração é o sistema circulatório, o trocador de calor é o pulmão. Ele é o componente crítico para a eficiência, pois é onde a troca térmica efetivamente acontece.
Um trocador mal dimensionado compromete todo o sistema de refrigeração industrial, forçando os compressores a trabalharem além da sua capacidade nominal, o que eleva o consumo de energia e reduz a vida útil dos componentes.

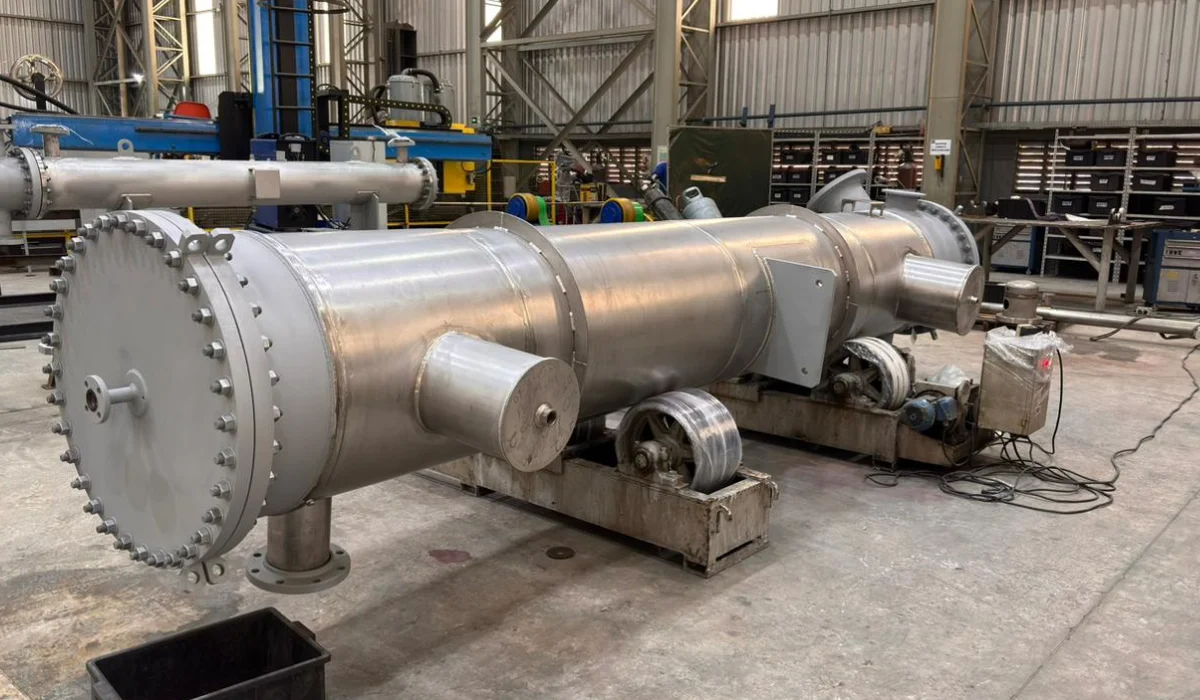

Trocadores de calor casco e tubo na refrigeração
Os modelos casco e tubo são os “tanques de guerra” da indústria. Compostos por um feixe de tubos dentro de uma carcaça cilíndrica, eles suportam altas pressões e temperaturas. Na refrigeração industrial, são frequentemente utilizados como condensadores de carcaça e resfriadores de óleo.
A robustez mecânica desses equipamentos permite que operem em condições severas, como em plataformas de petróleo ou plantas químicas, onde a confiabilidade é inegociável.
Trocadores de calor a placas desmontáveis: higiene e manutenção
Para aplicações que exigem alta eficiência em espaços reduzidos, os trocadores a placas são imbatíveis. Suas placas corrugadas criam alta turbulência mesmo em baixas velocidades de fluxo, maximizando o coeficiente de transferência de calor.
Além disso, a facilidade de desmontagem permite limpezas frequentes, se necessário, sendo essenciais em processos que lidam com fluidos que podem gerar incrustações ou que exigem padrões sanitários rigorosos.

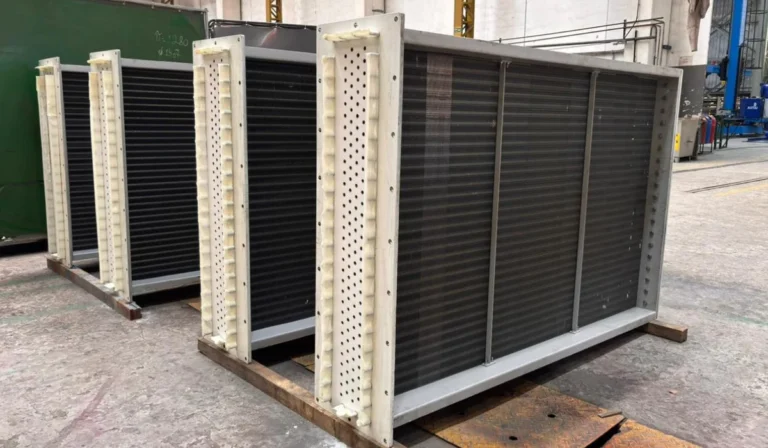

Radiadores industriais e sistemas a ar
Em locais onde a água é um recurso escasso, caro ou de difícil tratamento, os sistemas a ar (radiadores) entram em cena. Utilizando ventiladores de alta potência e serpentinas aletadas, eles resfriam o fluido interno através da troca direta com o ar ambiente.
A Apema projeta esses sistemas com materiais resistentes à corrosão atmosférica e configurações de aletas que minimizam o acúmulo de sujeira, garantindo performance constante mesmo em climas adversos.
Leia também: Serviço de reforma em trocadores de calor Apema: saiba mais
Sistemas de resfriamento de óleo: protegendo o coração da refrigeração
Em sistemas de refrigeração industrial que utilizam compressores de parafuso ou alternativos de grande porte, o óleo lubrificante desempenha um papel duplo: reduzir o atrito e auxiliar na vedação e resfriamento do gás comprimido. No entanto, durante o processo de compressão, o óleo absorve uma quantidade significativa de calor, o que reduz sua viscosidade e compromete sua capacidade de lubrificação.
É aqui que entram os resfriadores de óleo, ou oil coolers. Geralmente projetados como trocadores de calor casco e tubo ou de placas brasadas, esses equipamentos garantem que o óleo retorne ao compressor na temperatura exata recomendada pelo fabricante. Um resfriamento deficiente do óleo pode levar ao travamento do compressor, resultando em prejuízos incalculáveis.
A Apema dimensiona esses resfriadores considerando as propriedades específicas de cada lubrificante, garantindo que a viscosidade ideal seja mantida mesmo sob cargas térmicas variáveis.
Setores que dependem da refrigeração de alta performance
A versatilidade da refrigeração industrial permite sua aplicação em nichos variados, cada um com desafios térmicos específicos que exigem soluções customizadas.
- Energia: em grandes hidrelétricas e termelétricas, o resfriamento de geradores e transformadores é vital. A dissipação eficiente do calor gerado por perdas elétricas evita a degradação do isolamento e falhas catastróficas;
- Biocombustíveis: na produção de biodiesel e etanol, o controle térmico rigoroso no processamento de sementes e na destilação é o que garante o rendimento da produção. Além disso, o resfriamento de motores de cogeração é essencial para a eficiência global da planta;
- Óleo e Gás: estações de compressão de gás e refinarias utilizam sistemas complexos para manter a estabilidade dos hidrocarbonetos. A refrigeração é usada para condensar gases e resfriar correntes de processo antes do armazenamento ou transporte.
Leia também: Aplicações do trocador de calor casco e tubo na indústria
Desafios técnicos: refrigeração em ambientes tropicais e corrosivos
A localização geográfica da planta impõe desafios únicos à refrigeração industrial. Em regiões tropicais, a alta umidade e a temperatura do ar de resfriamento (bulbo seco e bulbo úmido) limitam a capacidade de troca térmica dos radiadores e torres.
Nesses casos, o dimensionamento precisa ser ainda mais conservador, prevendo margens de segurança que evitem a perda de capacidade nos dias mais quentes do ano.
Em ambientes offshore ou litorâneos, a salinidade do ar exige o uso de materiais nobres ou revestimentos especiais (como e-coating ou pintura epóxi de alta espessura) nos trocadores de calor. A Apema possui vasta experiência na fabricação de equipamentos com tubos de titânio ou ligas de cobre, que resistem à agressividade do ambiente marinho sem comprometer a condutividade térmica.
| Aplicação | Tipo de trocador recomendado | Benefício principal |
|---|---|---|
| Resfriamento de óleo (Energia) | Casco e tubo | Robustez e alta pressão |
| Processamento de grãos (Bio) | Placas desmontáveis | Facilidade de limpeza |
| Estações de gás (O&G) | Radiadores a ar | Independência de água |
| Condensação de amônia | Casco e tubo especial | Segurança e vedação hermética |
Como garantir a eficiência energética no sistema?
A eficiência não é fruto do acaso, mas de engenharia aplicada. O dimensionamento correto é o fator que mais impacta o custo operacional (OPEX) ao longo da vida útil do equipamento. Um sistema superdimensionado desperdiça capital (CAPEX), enquanto um subdimensionado gera gargalos produtivos.
A Apema utiliza softwares de última geração, como o HTRI (Heat Transfer Research, Inc.), para simular condições reais de operação. Essas simulações consideram variáveis como viscosidade do fluido, velocidade de fluxo, perdas de carga e fatores de incrustação (fouling). Isso garante que o equipamento entregue exatamente a troca térmica necessária com o menor consumo de energia possível.
Além do software, a escolha de materiais é decisiva. Em sistemas de refrigeração industrial, a corrosão pode destruir a eficiência em poucos meses se os materiais não forem compatíveis com os fluidos ou o ambiente. Utilizar ligas especiais, como aço inoxidável, titânio ou cupro-níquel, protege o investimento e mantém a performance estável por décadas.
O papel da automação na eficiência térmica
Sistemas modernos de refrigeração integram sensores de temperatura e pressão que ajustam o fluxo de refrigerante e a velocidade dos ventiladores em tempo real. Essa “inteligência térmica” garante que o sistema opere sempre no seu ponto de maior eficiência, reduzindo o desperdício de energia durante períodos de baixa carga térmica.
Recuperação de calor (Heat Recovery): transformando desperdício em economia
Um dos conceitos mais avançados na refrigeração industrial moderna é a recuperação de calor. Em vez de simplesmente dissipar o calor removido do processo para a atmosfera ou para torres de resfriamento, esse calor pode ser “reciclado”. Através de trocadores de calor de recuperação, é possível pré-aquecer água para caldeiras, sistemas de limpeza (CIP) ou até mesmo para aquecimento de ambientes.
Essa prática melhora drasticamente o COP (Coefficient of Performance) global da planta. Ao utilizar um trocador de calor da Apema como recuperador, a indústria reduz a carga sobre as caldeiras e diminui a emissão de gases de efeito estufa, alinhando a operação aos princípios de sustentabilidade e eficiência energética.
Manutenção preventiva em sistemas de refrigeração industrial
Uma parada não programada em uma planta industrial pode custar milhões em produção perdida e horas de trabalho técnico emergencial. A manutenção preventiva não é um gasto, mas um seguro contra a ineficiência e o prejuízo.
Limpeza mecânica e química de trocadores
Com o tempo, minerais, algas e outras impurezas se acumulam nas superfícies de troca, gerando o fouling. Isso cria uma barreira isolante que dificulta a passagem do calor, forçando o sistema a gastar mais energia (e aumentar a pressão de descarga do compressor) para atingir a mesma temperatura.
Limpezas periódicas, sejam elas mecânicas (escovação) ou químicas (circulação de agentes desincrustantes), restabelecem o coeficiente de troca térmica original.
O impacto invisível do fator de incrustação (Fouling Factor)
O fator de incrustação é uma resistência térmica adicional que se desenvolve ao longo do tempo devido ao acúmulo de depósitos nas superfícies de troca. Na refrigeração industrial, o fouling é um “inimigo silencioso”.
Um aumento de apenas 0,1 mm na camada de incrustação em um condensador pode elevar o consumo de energia do compressor em até 10%.
Isso ocorre porque a incrustação atua como um isolante, exigindo uma diferença de temperatura maior para manter a mesma carga térmica. Consequentemente, a pressão de condensação sobe, forçando o motor do compressor a realizar mais trabalho.
O monitoramento constante da perda de carga e da temperatura de saída dos fluidos permite identificar o momento exato para a intervenção, evitando que o custo de energia supere o custo da manutenção.
Retubagem e recuperação de ativos
Quando o desgaste atinge o feixe tubular devido à corrosão ou erosão, a retubagem surge como uma solução econômica e sustentável. Em vez de descartar o equipamento inteiro — o que envolveria custos logísticos e de fabricação de uma nova carcaça —, a substituição técnica dos tubos recupera a performance original.
A Apema realiza esse serviço com precisão, garantindo que o equipamento retorne à operação com a mesma confiabilidade de um novo, prolongando a vida útil do ativo por muitos anos.
Monitoramento de vibração e estanqueidade
Em sistemas que operam com fluidos refrigerantes caros ou perigosos, o teste de estanqueidade é obrigatório. Vazamentos não apenas reduzem a eficiência da refrigeração industrial, mas também representam riscos ambientais e de segurança.
O monitoramento de vibração em trocadores casco e tubo ajuda a identificar problemas estruturais antes que causem a ruptura de tubos.
Normas e certificações: a garantia de segurança
Operar sistemas de alta pressão exige conformidade com normas rigorosas. A conformidade com a NR-13 (Norma Regulamentadora para Caldeiras e Vasos de Pressão) é essencial no Brasil para garantir a segurança dos trabalhadores e das instalações.
A Apema orgulha-se de possuir certificações internacionais como o ASME U Stamp, que atesta que nossos processos de projeto e fabricação seguem os mais altos padrões globais de segurança para vasos de pressão. Somado à certificação ISO 9001-2015, garantimos rastreabilidade total de materiais e processos, entregando equipamentos que não apenas resfriam, mas protegem sua operação.
NR-13 na Prática: Inspeção e Segurança em Vasos de Pressão
A refrigeração industrial opera frequentemente com vasos de pressão que se enquadram nas categorias de risco da NR-13. A norma exige inspeções periódicas (internas e externas) e testes de estanqueidade para garantir que não existam fissuras ou corrosão que possam levar a uma falha estrutural.
A Apema fornece toda a documentação técnica necessária para o prontuário do vaso de pressão, incluindo o livro de registro de segurança e os certificados de teste hidrostático.
Além disso, nossos trocadores são projetados com dispositivos de alívio de pressão dimensionados para os piores cenários de falha do sistema, garantindo que, mesmo em caso de sobrepressão acidental, a integridade da planta e a vida dos colaboradores sejam preservadas.
Metalografia e análise de falhas: a ciência por trás da durabilidade
Em casos de falhas prematuras em sistemas de refrigeração, a Apema realiza análises metalográficas para identificar a causa raiz do problema. Seja por corrosão sob tensão, erosão por alta velocidade de fluxo ou ataque químico por fluidos inadequados, entender o porquê da falha é o que permite propor melhorias no projeto original.
Essa abordagem científica é o que diferencia um fabricante comum de um parceiro de engenharia que busca a evolução contínua dos processos de seus clientes.
O futuro da refrigeração industrial: rumo à Indústria 4.0
A refrigeração industrial está entrando em uma nova era, impulsionada pela digitalização e pela Internet das Coisas (IoT). O conceito de “Trocador de Calor Inteligente” já é uma realidade nos projetos da Apema. Equipados com sensores de fluxo, temperatura e pressão conectados à nuvem, esses equipamentos permitem o monitoramento remoto da performance térmica em tempo real.
Através da análise de dados (Big Data), é possível realizar a manutenção preditiva, prevendo o momento exato em que a limpeza será necessária antes mesmo que a eficiência caia. Isso elimina a necessidade de paradas baseadas apenas em cronogramas fixos, otimizando o tempo de equipe e garantindo que o sistema de refrigeração opere sempre no seu “sweet spot” de eficiência.
A integração com sistemas supervisórios (SCADA) permite que a planta inteira responda de forma dinâmica às mudanças na demanda de resfriamento, economizando recursos e aumentando a competitividade global da indústria.
Otimize sua operação com a expertise da Apema
A refrigeração industrial eficiente é o resultado da união entre princípios termodinâmicos sólidos, materiais de alta qualidade e engenharia de precisão. Ao longo deste guia, vimos como os trocadores de calor desempenham o papel central na manutenção da temperatura, na economia de energia e na proteção dos ativos industriais.
Com mais de 60 anos de história, a Apema combina tradição e inovação para entregar soluções que resistem aos ambientes mais severos, desde as salas de máquinas de hidrelétricas até as refinarias de petróleo. Nosso compromisso é com a sua continuidade operacional e com a busca incessante pela máxima eficiência térmica.
Precisa de um projeto de troca térmica sob medida, uma análise de eficiência ou manutenção especializada em seus trocadores? Entre em contato com os especialistas da Apema e garanta que sua planta industrial opere sempre na temperatura ideal, com a robustez que só quem é referência no mercado pode oferecer!
