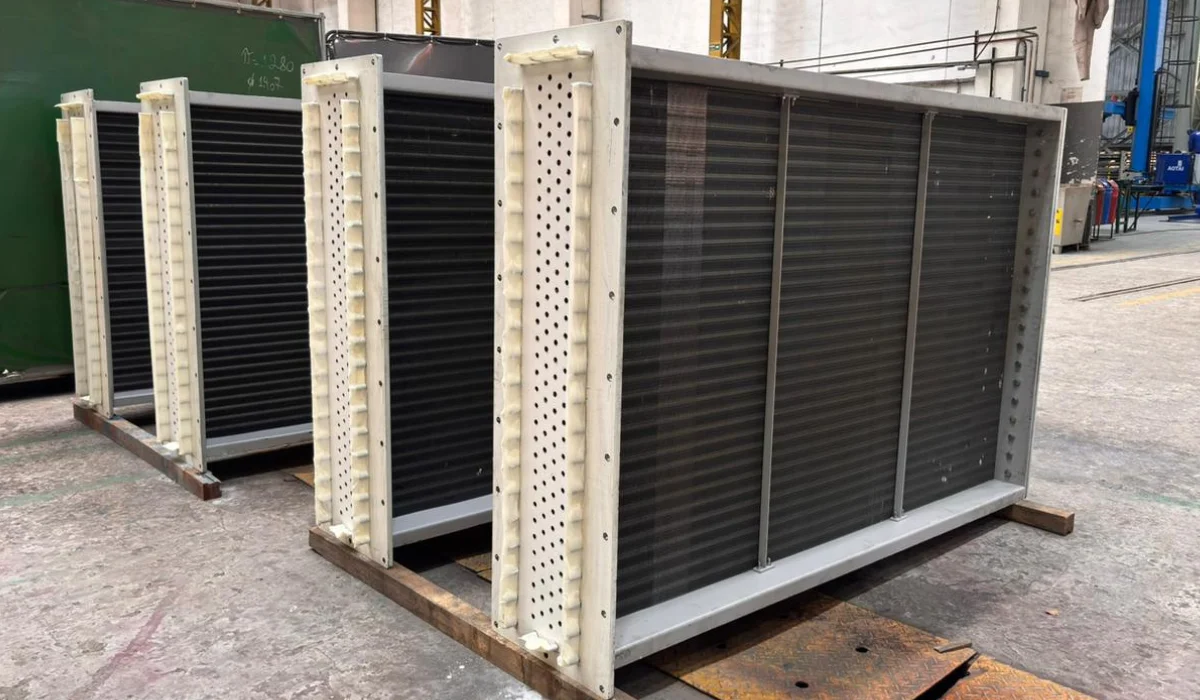

Como funciona o radiador aletado na indústria?

O radiador aletado é uma solução de engenharia térmica indispensável para indústrias que buscam alta eficiência no resfriamento de fluidos utilizando o ar ambiente. Diferente dos trocadores de calor que dependem de grandes volumes de água, esse modelo utiliza feixes de tubos com superfícies estendidas (aletas) para maximizar a troca de calor com o ar.

Com mais de 60 anos de expertise, projetamos esses equipamentos para suportar as condições mais severas, garantindo que processos críticos em usinas e refinarias operem sem interrupções.

Entender como um radiador aletado funciona é o primeiro passo para otimizar a manutenção e a performance térmica da sua planta. O princípio básico envolve a circulação de um fluido quente (como óleo ou água) por dentro de tubos, enquanto o ar ambiente é forçado por ventiladores através das aletas externas.

Como o ar tem uma capacidade de troca térmica menor que os líquidos, as aletas aumentam drasticamente a área de contato, permitindo uma dissipação de calor rápida e eficaz.

A eficiência de um radiador depende diretamente da qualidade do contato entre o tubo e a aleta. Qualquer microespaço entre essas duas partes atua como um isolante térmico, prejudicando a performance do equipamento. Por isso, a Apema investe em processos de fabricação de alta precisão, onde a tensão mecânica e o encravamento das aletas são monitorados rigorosamente para garantir que a transferência de calor seja máxima durante toda a vida útil do ativo.

Além da eficiência térmica, a robustez mecânica é um diferencial. Em ambientes industriais, os radiadores estão sujeitos a vibrações constantes, variações bruscas de temperatura e exposição a agentes corrosivos.

Um radiador aletado bem projetado deve considerar não apenas a física da troca térmica, mas também a ciência dos materiais e a resistência estrutural, seguindo normas internacionais como o código ASME Seção VIII.

Neste artigo, vamos explorar como um radiador funciona, suas aplicações, materiais, dimensionamento e principais vantagens, ajudando você a entender porque são indispensáveis em diversas operações industriais.

Diferenças técnicas: Radiador L-Fin e G-Fin

A escolha da tecnologia de aletamento é um dos fatores mais críticos para a durabilidade do radiador aletado. Na Apema, utilizamos principalmente duas variações técnicas que atendem a diferentes faixas de temperatura e agressividade ambiental: o L-Fin e o G-Fin.

Cada uma possui características únicas que influenciam o custo, a proteção contra corrosão e a resistência térmica.

Radiador L-Fin (Aleta com pé em L)

O radiador com tecnologia L-Fin utiliza uma fita de alumínio conformada em formato de “L” que é enrolada sob tensão ao redor do tubo. O “pé” do L cobre totalmente a superfície externa do tubo, oferecendo uma proteção mecânica e contra a corrosão atmosférica. Esta tecnologia é amplamente utilizada em sistemas de resfriamento de ar e óleo onde as temperaturas de operação são moderadas.

Esta configuração é ideal para:

• Temperaturas moderadas: operações que atingem até 150°C. Acima disso, a dilatação térmica diferencial entre o alumínio e o aço pode comprometer o contato mecânico;
• Proteção do tubo: o revestimento contínuo do pé da aleta protege o material do tubo contra oxidação, sendo excelente para ambientes com umidade controlada;
• Custo-benefício: uma solução eficiente para ambientes industriais padrão, onde a vibração não é extrema e o orçamento do projeto exige otimização.

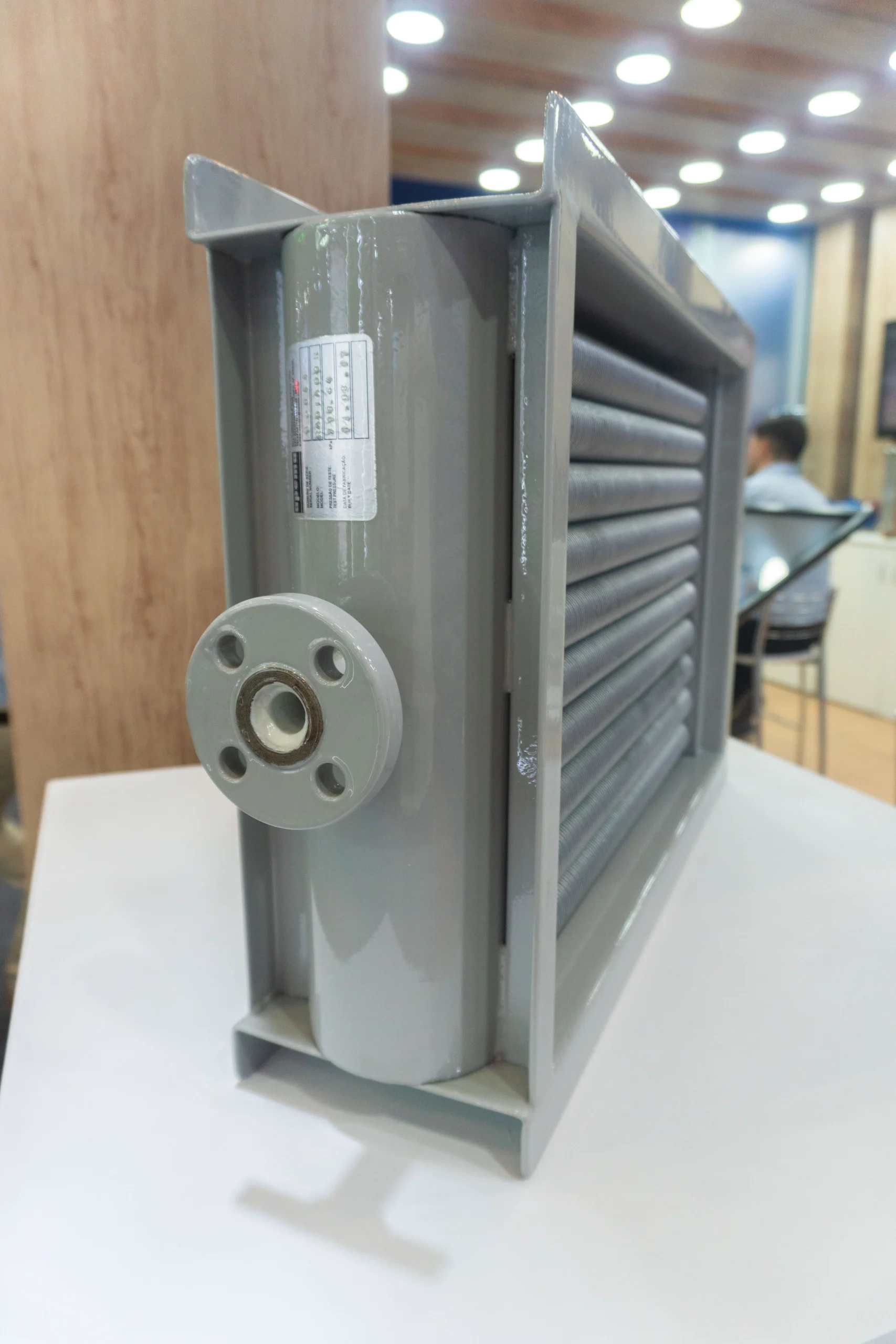

Radiador L-Fin Apema em aço carbono

No processo de fabricação do L-Fin na Apema, a tensão de enrolamento é controlada eletronicamente. Isso garante que a aleta não sofra deformações excessivas, mas mantenha uma pressão constante contra a parede do tubo.

Essa pressão é o que garante a condutividade térmica necessária para que o calor saia do fluido interno e chegue à superfície de dissipação externa.

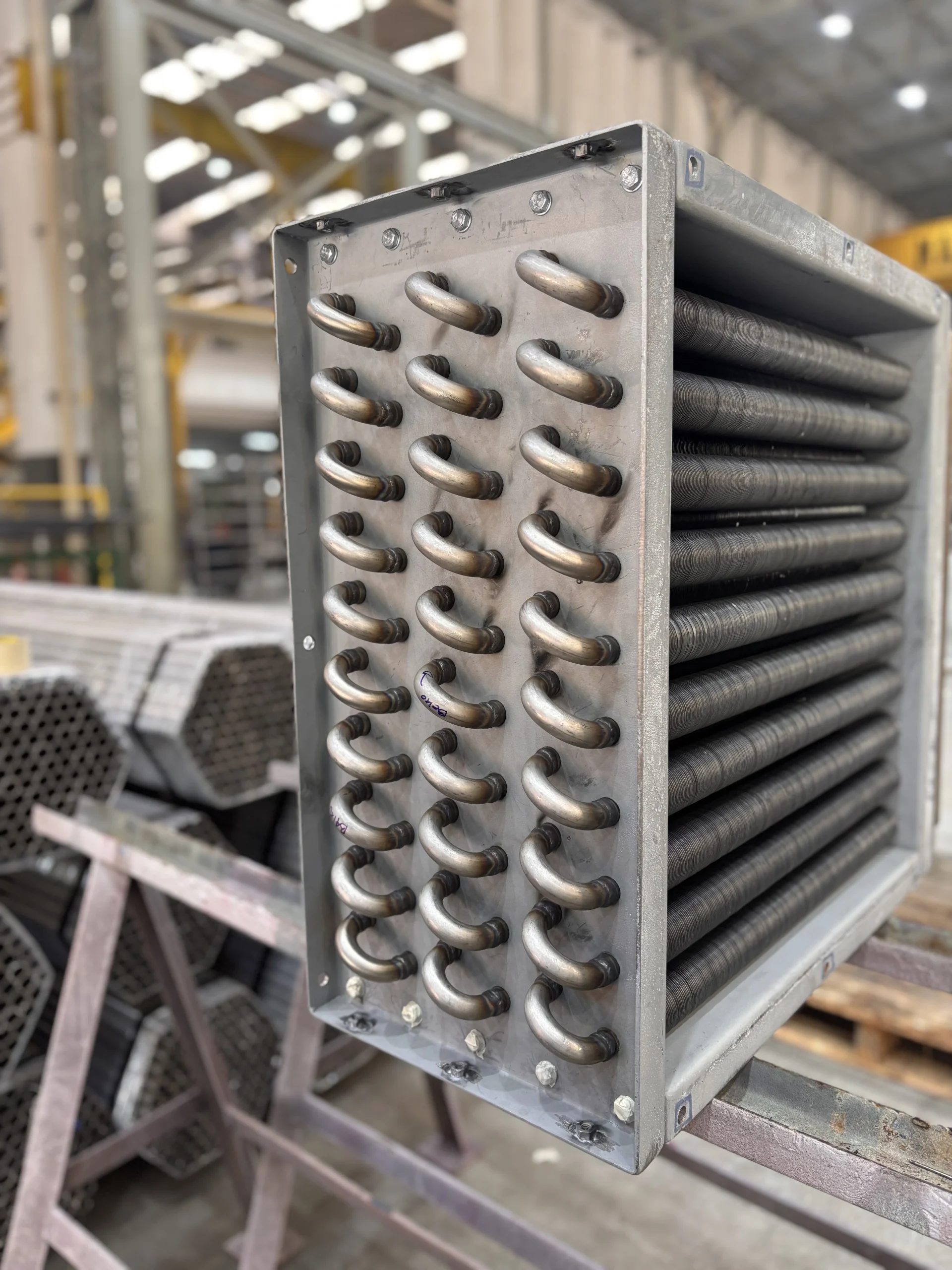

Radiador G-Fin (Aleta Encravada)

Para aplicações de alta performance e condições extremas, o G-Fin (ou aleta encravada) é a solução definitiva. Neste processo, uma ranhura helicoidal é usinada na parede do tubo, a aleta é inserida e o metal do tubo é recalcado contra ela, criando uma união mecânica indestrutível.

Radiador G-Fin da Apema

Esta tecnologia é a preferida para processos de refino, petroquímica e grandes motores de geração de energia. As vantagens do G-Fin incluem:

• Altas temperaturas: suporta operações acima de 400°C sem perda de contato térmico. Como a aleta está fisicamente “presa” dentro do metal do tubo, ela não se solta com a dilatação;
• Resistência à vibração: a aleta está fisicamente presa ao tubo, o que evita o afrouxamento em sistemas com alta carga dinâmica, como em compressores de gás ou motores diesel de grande porte;
• Eficiência constante: garante que a transferência de calor não degrade ao longo dos anos, mesmo em ciclos térmicos frequentes. O encravamento elimina a resistência térmica de contato que pode surgir em aletas apenas enroladas.

A engenharia da Apema utiliza o G-Fin em projetos onde a parada para manutenção é extremamente custosa. Embora o investimento inicial seja superior ao L-Fin, o retorno sobre o investimento (ROI) é garantido pela redução drástica na necessidade de substituição de feixes tubulares e pela manutenção da performance térmica original por décadas.

Leia também: Como escolher o radiador ideal para sua aplicação?

Radiador aletado em usinas hidrelétricas

No setor de energia, a confiabilidade é o pilar central. O radiador aletado desempenha um papel vital em usinas hidrelétricas, sendo responsável pelo resfriamento de sistemas que não podem falhar, como os mancais de turbinas e os geradores de grande porte. A falha de um radiador em uma hidrelétrica pode significar a interrupção de megawatts de energia e prejuízos milionários.

Em uma hidrelétrica, o óleo de lubrificação dos mancais aquece devido ao atrito e à carga mecânica. Se esse calor não for removido, o óleo perde viscosidade, colocando em risco a integridade da turbina.

Os radiadores aletados da Apema são projetados para operar em sistemas de circuito fechado, utilizando o ar da própria casa de força ou ar externo. Isso elimina o risco de vazamentos de óleo para os rios, o que seria um desastre ambiental e operacional, além de evitar a entrada de água do reservatório no sistema de óleo.

Além disso, o resfriamento do ar interno dos geradores é feito por radiadores aletados compactos montados dentro da própria estrutura da máquina. Esses equipamentos devem ser extremamente robustos, pois qualquer manutenção exige a parada total da unidade geradora.

Além disso, a Apema utiliza o software HTRI para garantir que cada radiador entregue a carga térmica exata necessária para manter o gerador em temperaturas seguras de operação, considerando a altitude da usina e a temperatura máxima do ar local.

O projeto de um radiador para hidrelétrica também deve considerar a facilidade de limpeza. Como o ar dentro da casa de força pode conter partículas de poeira ou resíduos de escovas de carvão dos geradores, o espaçamento entre as aletas é calculado para evitar o entupimento rápido.

Na Apema, oferecemos soluções com aletas de cobre ou alumínio com revestimentos especiais para garantir que a eficiência não caia entre os períodos de manutenção programada.

Radiadores aletados e sustentabilidade industrial

A sustentabilidade não é mais um diferencial, mas uma exigência de mercado. O uso de radiadores aletados está diretamente alinhado às práticas de ESG (Environmental, Social and Governance) por ser uma tecnologia que prioriza a preservação de recursos hídricos. Em um mundo onde a água se torna um recurso cada vez mais escasso e regulamentado, o resfriamento a ar é a escolha estratégica para a indústria moderna.

Diferente das torres de resfriamento, que evaporam toneladas de água por hora e exigem reposição constante, o radiador aletado opera em sistema fechado. Isso significa:

1. Consumo zero de água: o ar é o meio de resfriamento, preservando mananciais e eliminando a necessidade de outorgas de uso de água para resfriamento;
2. Menor impacto químico: como não há evaporação, não é necessário o uso intensivo de biocidas, algicidas e inibidores de corrosão comuns em sistemas abertos de torres de resfriamento, reduzindo o descarte de efluentes químicos;
3. Eficiência energética: o uso de ventiladores com motores de alta eficiência e inversores de frequência permite que o consumo elétrico seja ajustado conforme a demanda térmica real. Em dias mais frios, o sistema consome significativamente menos energia.

A Apema, como empresa com a certificação ISO 9001:2015, integra esses princípios em sua fabricação. Utilizamos materiais rastreáveis e processos que minimizam o desperdício de energia. Além disso, a durabilidade dos nossos radiadores aletados significa menos descarte de materiais e menor necessidade de fabricação de novos equipamentos, contribuindo para a economia circular na indústria de base.

A sustentabilidade também se reflete na redução de riscos. Sistemas que utilizam água para resfriar óleo correm o risco constante de furos nos tubos que levam à contaminação da água pelo óleo.

Com o radiador aletado, esse risco é mitigado, pois o meio de resfriamento é o ar atmosférico. Mesmo em caso de um vazamento improvável, a contenção é muito mais simples e o impacto ambiental é drasticamente reduzido.

Leia também: Troca térmica e eficiência em usina de açúcar e álcool

Como escolher o radiador ideal

Para selecionar o radiador aletado correto, o gestor de manutenção ou engenheiro de projetos deve considerar variáveis técnicas fundamentais que vão muito além do preço de aquisição. Um erro no dimensionamento pode levar ao subdimensionamento, causando paradas por superaquecimento, ou ao superdimensionamento, gerando custos desnecessários e ocupação indevida de espaço na planta.

Pontos fundamentais no momento da escolha:

• Carga térmica real: é preciso calcular a quantidade exata de calor a ser dissipada em kW ou kcal/h. Este cálculo deve prever as piores condições de temperatura ambiente do local (verão);
• Propriedades do fluido: a viscosidade, densidade e calor específico do fluido interno afetam a perda de carga e o coeficiente de troca térmica. Óleos viscosos exigem projetos de tubos específicos;
• Ambiente de instalação: áreas litorâneas exigem aletas de cobre ou revestimentos especiais, enquanto áreas secas e limpas podem utilizar alumínio padrão com excelente performance;
• Nível de ruído: em áreas próximas a comunidades ou postos de trabalho, a seleção de ventiladores de baixo ruído e baixa rotação é mandatória para atender às normas de poluição sonora;
• Facilidade de manutenção: o projeto deve prever portas de inspeção e espaçamento de aletas que permitam a limpeza profunda sem danificar as superfícies estendidas.

Na Apema, auxiliamos nossos clientes nesse processo de seleção através de consultoria técnica especializada. Não entregamos apenas um produto, mas uma solução de engenharia baseada em dados reais de operação.

Utilizamos o software HTRI, referência mundial em troca térmica, para simular o comportamento do radiador em diversas condições, garantindo que o investimento do cliente seja preciso e seguro.

Instalação radiadores aletados: pontos de atenção

A performance de um excelente equipamento pode ser arruinada por uma instalação inadequada. No momento de instalação de seu radiador aletado, atente-se aos seguintes critérios técnicos para garantir que a troca térmica ocorra conforme o projetado pela engenharia da Apema:

• Fluxo de ar desobstruído: deve haver espaço suficiente para a entrada de ar frio e, principalmente, para a exaustão do ar quente. Se o ar quente for recirculado para a entrada do radiador, a eficiência cairá drasticamente, podendo causar o superaquecimento do processo;
• Acesso para limpeza: o acúmulo de sujeira (ou fouling) nas aletas é o maior inimigo da eficiência. O projeto de instalação deve permitir o fácil acesso de técnicos com equipamentos de lavagem ou ar comprimido. Radiadores instalados em locais inacessíveis tendem a falhar prematuramente por falta de manutenção;
• Nivelamento e suportação: como são equipamentos que possuem partes móveis (ventiladores), a base deve ser rígida e nivelada. Os suportes das tubulações devem ser independentes do radiador para evitar que o peso dos tubos e as dilatações térmicas causem tensões nos bocais e trincas por fadiga;
• Conformidade com a NR-13: se o radiador operar como vaso de pressão (o que é comum em sistemas de óleo e gás), a instalação deve prever as válvulas de segurança, manômetros e a identificação exigida pela norma brasileira. A Apema fornece o prontuário completo para facilitar essa regularização;
• Direção do vento predominante: em grandes instalações externas, a direção do vento pode auxiliar ou prejudicar a ventilação forçada. Posicionar o radiador de forma estratégica pode reduzir o consumo de energia dos ventiladores.

Uma instalação bem executada não apenas garante a performance térmica, mas também aumenta a vida útil dos motores dos ventiladores e reduz o nível de vibração global do sistema.

Na Apema, recomendamos que o manual de instalação seja seguido à risca e, se necessário, oferecemos supervisão de montagem para garantir que o “coração térmico” da sua planta comece a bater com força total desde o primeiro dia.

A excelência em troca térmica a ar

O radiador aletado é a solução mais inteligente e sustentável para o resfriamento industrial moderno. Ao eliminar a dependência de água e oferecer uma vida útil que pode ultrapassar décadas, ele protege tanto o processo produtivo quanto o meio ambiente. A transição para o resfriamento a ar é uma tendência global que a Apema lidera no Brasil com tecnologia de ponta e fabricação nacional.

Na Apema, cada radiador é tratado como um projeto único. Seja na nossa linha padrão ou nos equipamentos engenheirados com o Sufixo E, nossa missão é entregar confiabilidade. Com o uso de ferramentas de simulação e conformidade rigorosa com as normas ASME e NR-13, garantimos que sua empresa terá o que há de melhor em tecnologia de troca térmica, com a segurança de uma marca que possui 62 anos de história.

Se você busca reduzir paradas de manutenção, economizar recursos hídricos e elevar a eficiência térmica da sua planta, o radiador aletado da Apema é a escolha técnica superior. Nossa equipe de engenharia está pronta para dimensionar a solução ideal para o seu desafio, desde usinas hidrelétricas até complexos petroquímicos.

Incentivamos gestores e engenheiros a olharem para a troca térmica não apenas como uma utilidade, mas como um ponto estratégico de economia e sustentabilidade. Com o parceiro certo, o resfriamento deixa de ser uma preocupação e passa a ser uma vantagem competitiva. Entre em contato com a Apema hoje mesmo e solicite uma avaliação personalizada da nossa equipe para otimizar os processos da sua planta.
