Como escolher o trocador de calor industrial mais adequado?
No cenário produtivo atual, o trocador de calor industrial é um componente de muita importância, justamente porque esse equipamento garante a eficiência térmica e a continuidade das operações.
Entendemos que a escolha entre tecnologias de placas ou casco e tubo impacta diretamente no Custo Total de Propriedade (Total Cost of Ownership – TCO) e na longevidade dos sistemas.
Por isso, desenvolvemos este guia que explica as principais soluções para ajudar você a decidir qual equipamento melhor atende às demandas de sua indústria, garantindo que o investimento se traduza em produtividade real. Acompanhe!
O que define um trocador de calor industrial de alta performance?
O conceito de troca térmica parece simples: transferir calor de um fluido para outro. No entanto, em setores como o de óleo e gás ou biocombustíveis, essa simplicidade dá lugar a desafios técnicos complexos. Um trocador de calor industrial de alta performance precisa lidar com variações extremas de pressão e temperatura, além de resistir à corrosão química e ao desgaste mecânico.
A robustez de um equipamento começa no seu projeto. Na APEMA, utilizamos softwares mundialmente reconhecidos, como o HTRI e o PV Elite, para realizar cálculos térmicos e mecânicos de alta precisão.
Isso assegura que o dimensionamento não seja apenas teórico, mas adequado à realidade da sua planta. Por exemplo, em usinas hidrelétricas, o resfriamento de óleo dos mancais dos geradores exige uma confiabilidade absoluta para evitar paradas não programadas, que podem custar milhões em energia não gerada.
Dados da Agência Internacional de Energia (IEA) indicam que a otimização de sistemas térmicos pode representar uma economia de até 20% no consumo energético industrial. Portanto, um trocador de calor industrial bem projetado é uma ferramenta de competitividade.
Trocadores de placas: compacidade e eficiência
Quando o espaço físico é uma limitação crítica e a demanda por máxima eficiência térmica é inegociável, os trocadores de calor a placas surgem como a solução ideal e tecnologicamente superior para uma vasta gama de aplicações industriais.
Estes dispositivos operam através de um princípio engenhoso: uma série de placas metálicas finas, mas robustas, são precisamente prensadas com padrões de canais, por onde passam os fluidos de troca térmica e, posteriormente, montadas em um conjunto.
A circulação dos fluidos (quente e frio) ocorre em canais alternados, criados pelo espaçamento entre as placas. Os canais não apenas conferem rigidez estrutural, mas induzem alta turbulência no fluxo mesmo em baixas velocidades.
Essa turbulência constante é o segredo por trás de sua excepcional performance, pois maximiza a transferência de calor ao quebrar a camada limite isolante que se formaria na superfície das placas em fluxos laminares.
Além da economia de espaço, que pode ser de 80% ou mais em comparação com outras tecnologias, os trocadores de placas oferecem vantagens significativas em termos de manutenção simplificada (no caso de modelos desmontáveis/gaxetados), menor volume de retenção de fluido e uma abordagem modular que permite o fácil aumento da capacidade através da adição de mais placas, adaptando-se perfeitamente às necessidades operacionais em constante evolução.
Placas brasadas: a solução compacta
O trocador de calor industrial em modelos de placas brasadas são equipamentos onde as placas de aço inox (AISI 304 ou 316L) são soldadas em forno a vácuo com cobre ou níquel. Essa construção elimina a necessidade de juntas, resultando em um dispositivo extremamente leve e resistente.
A principal vantagem aqui é a alta turbulência gerada pelo design das placas, o que permite uma troca térmica eficiente, mesmo em baixas velocidades de fluido.
É importante notar que esses equipamentos são considerados descartáveis, uma vez que sua construção selada não permite limpeza mecânica ou manutenção interna. Eles são muito utilizados em chillers, sistemas solares e na indústria de bebidas para recuperação de calor.
Placas desmontáveis (Linha FP): versatilidade e higiene
Já a linha de placas desmontáveis oferece algo que o modelo brasado não consegue: a manutenção total. As placas são prensadas por uma estrutura (frame) e a vedação é feita por uma gaxeta de borracha específica para cada tipo de fluido.
Essa tecnologia é a favorita da indústria alimentícia e farmacêutica, onde a limpeza rigorosa é mandatória. Deste modo, se a sua demanda de produção aumentar, você pode simplesmente adicionar mais placas ao conjunto para elevar a capacidade de troca térmica, sem precisar comprar um equipamento novo.
Leia também: Tudo sobre o trocador de calor água óleo para sistemas hidráulicos de alta performance

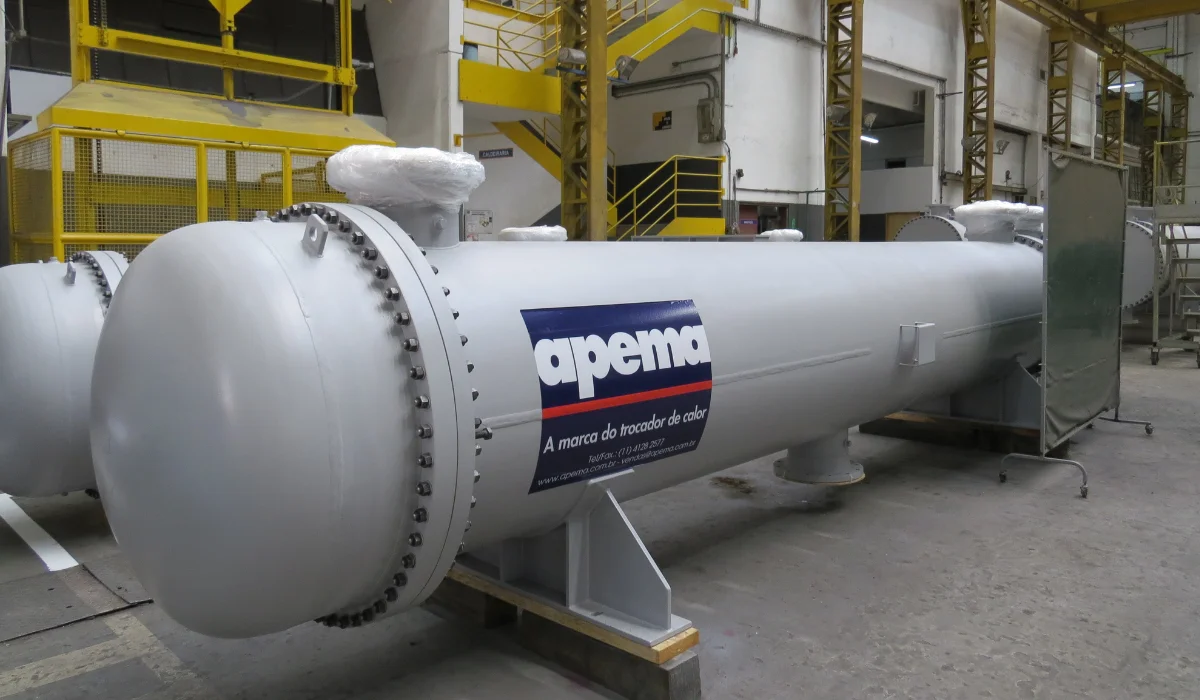

Trocadores casco e tubo: versatilidade para condições extremas
Se a sua aplicação envolve fluidos viscosos, pressões elevadas ou substâncias letais, o trocador de calor industrial do tipo casco e tubo é a escolha técnica mais segura.
Este equipamento consiste em um feixe de tubos inserido dentro de um casco cilíndrico, onde um fluido passa por dentro dos tubos e o outro pelo espaço entre os tubos e o casco.
Linha TA e a eficiência dos tubos aletados
A Linha TA utiliza tubos com aletas de alta performance (plate fin ou trufin), que aumentam significativamente a área de contato sem aumentar o tamanho do equipamento. Essas tecnologias de aletamento oferecem o melhor equilíbrio entre custo e performance.
Linha TST: a robustez dos tubos lisos
Para fluidos com maior índice de incrustação ou óleos muito viscosos (acima de VG 320), os tubos lisos são preferíveis. Eles facilitam a passagem do fluido e reduzem a perda de carga. Além disso, oferecemos versões com:
- Feixe fixo: para aplicações padrão até 80°C;
- Feixe deslizante: que permite a retirada total do feixe para limpeza externa e interna;
- Feixe em “U” (Construção BV): ideal para lidar com grandes diferenciais de temperatura, permitindo a dilatação térmica natural dos materiais.
Em ambientes marítimos ou petroquímicos, aplicamos ânodos de zinco nas tampas para prevenir a corrosão galvânica, aumentando a vida útil do metal base.
A importância da manutenção e serviços especializados
Um trocador de calor não é um equipamento de “instalar e esquecer”. Aliás, a manutenção preventiva é o que separa uma operação lucrativa de um desastre operacional.
Processos como a retubagem completa podem devolver a performance original de um casco e tubo sem a necessidade de investir em um novo casco de aço carbono, que muitas vezes ainda está em perfeitas condições.
Processos de recuperação técnica
Quando um equipamento chega para manutenção na APEMA, ele passa por uma bateria de processos rigorosos, entre eles:

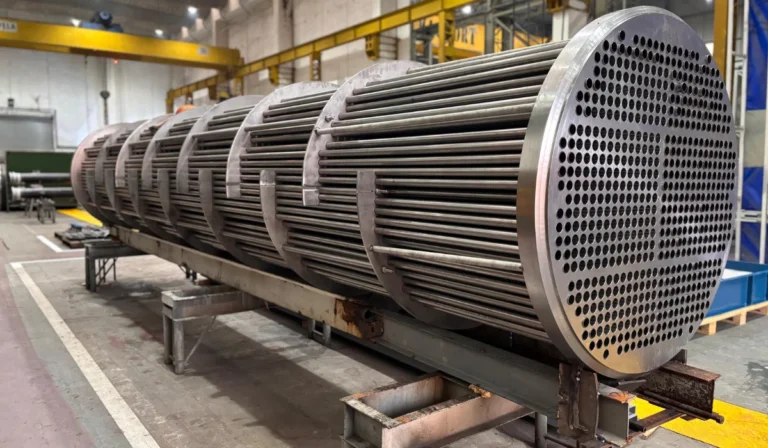

- Faceamento de espelhos (quando necessário): usinagem de precisão para garantir que a superfície de vedação esteja perfeitamente plana;
- Adoçamento em tubos: remoção de rebarbas internas que poderiam causar turbulências indesejadas ou retenção de resíduos;
- Teste de estanqueidade: verificação sob pressão para garantir que não existam vazamentos entre o casco e os tubos;
- Líquido Penetrante (LP): técnica de inspeção para detectar microfissuras invisíveis a olho nu.
A manutenção de trocadores feita de forma profissional evita a contaminação cruzada, um problema sério onde a água de resfriamento se mistura ao óleo lubrificante, podendo destruir turbinas e motores caros.
Sistemas de resfriamento a ar e soluções especiais
Em locais onde a água industrial é escassa ou o tratamento de efluentes é oneroso, os radiadores aletados e condensadores microcanal são alternativas inteligentes.
O radiador industrial, por exemplo, (Linha TE) utiliza o ar ambiente impulsionado por ventiladores para resfriar o fluido interno. É uma solução muito aplicada em mineradoras e sistemas hidráulicos móveis.
Já os condensadores microcanal (Linha CM) representam o que há de mais moderno em economia de fluido refrigerante. Com tubos de alumínio oblongos e aletas tipo veneziana, eles conseguem uma troca térmica superior com uma carga de gás muito menor, o que está alinhado com as políticas de sustentabilidade e redução de impacto ambiental.
Expertise em projetos engenheirados
Muitas vezes, o catálogo padrão não atende a uma necessidade específica de processo. É aqui que os projetos 100% customizados, identificados pelo sufixo “E” na APEMA, entram em cena e ganham destaque.
Seja para o setor de biocombustíveis na secagem de sementes ou em estações de gás no setor de petróleo, nossa engenharia realiza a medição em campo e o desenvolvimento do projeto do zero, assegurando conformidade com normas como a American Society of Mechanical Engineers (ASME).
Garanta a máxima performance do seu sistema térmico
A seleção de um trocador de calor industrial exige análise técnica rigorosa e total conformidade com normas internacionais de segurança e qualidade.
Com 62 anos de trajetória, a APEMA não apenas fabrica equipamentos. Nós entregamos soluções que garantem a saúde do seu ativo industrial.
Ao investir em tecnologias certificadas e manter um cronograma de serviços especializado, sua indústria minimiza riscos, reduz o consumo de energia e ainda maximiza os resultados financeiros.
Nosso compromisso com o Meio Ambiente, Social e Governança (ESG) garante que você está fazendo parcerias com uma empresa que investe no futuro e na comunidade.
Precisa de um projeto customizado ou de uma avaliação técnica para sua planta? Entre em contato com um de nossos especialistas da APEMA hoje mesmo e descubra como podemos otimizar sua troca térmica com precisão e segurança!
