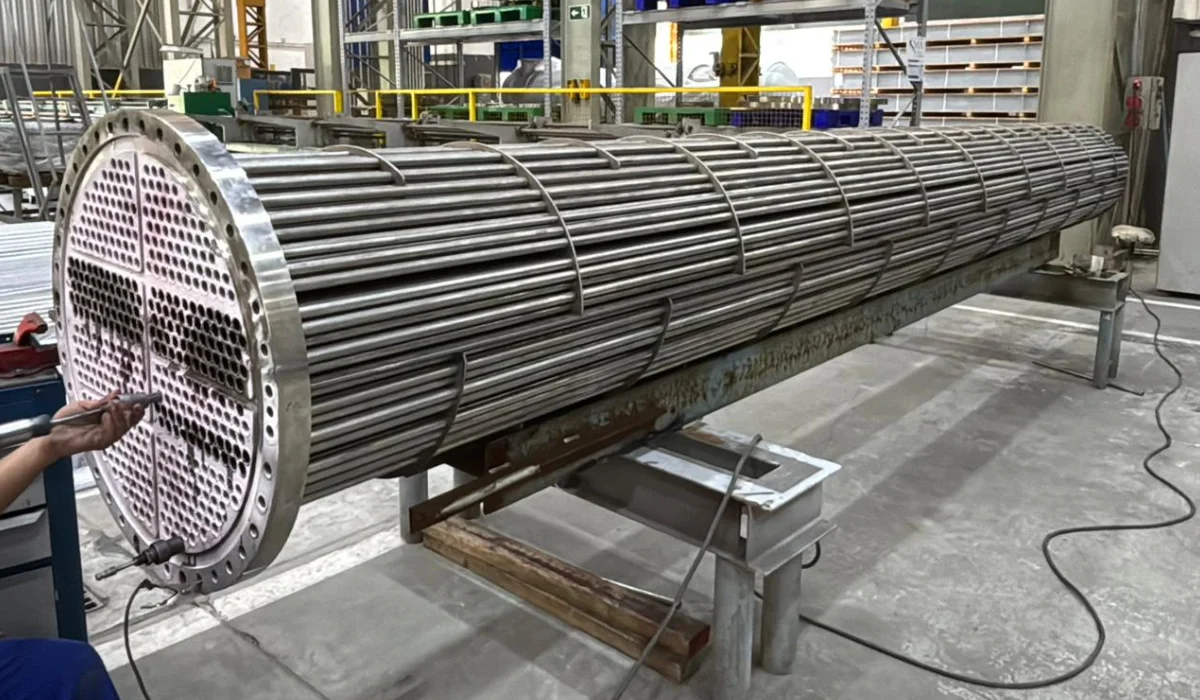

Teste de estanqueidade: proteção e eficiência industrial
O teste de estanqueidade é a ferramenta definitiva para validar a integridade de um trocador de calor antes de sua entrada em operação. Identificar vazamentos em estágio inicial não apenas previne acidentes ambientais e operacionais, mas também protege o investimento da empresa contra perdas de carga e eficiência.
A confiabilidade de um sistema de troca térmica depende da estrita observação de variáveis físicas e mecânicas. Quando tratamos de equipamentos que operam sob pressões elevadas e temperaturas extremas, a certeza de que não existem microfissuras ou falhas de montagem é um requisito básico de engenharia.
O teste preventivo atua como um selo de qualidade técnica, assegurando que o fluido de processo e o fluido refrigerante permaneçam em seus respectivos circuitos, mantendo a performance térmica projetada e estendendo a vida útil do ativo.
Em ambientes industriais de alta complexidade, a falha de uma vedação mínima pode desencadear uma sucessão de eventos prejudiciais à produtividade e à segurança dos colaboradores.
Neste artigo, entenda como esse procedimento técnico assegura a continuidade operacional e protege seus ativos contra falhas críticas. Para gestores que lidam com a pressão por resultados e a necessidade de manter ativos críticos em pleno funcionamento, a precisão desse diagnóstico é o que separa uma operação lucrativa de uma parada de emergência onerosa. Continue a leitura!
Como é realizado o teste de estanqueidade na Apema
O processo de verificação técnica inicia-se com a preparação rigorosa do equipamento, garantindo que todas as conexões e saídas estejam devidamente vedadas.
Para assegurar a precisão dos resultados, utilizamos métodos que seguem padrões internacionais de engenharia, adequando a técnica ao tipo de trocador e à sua aplicação final. A metodologia empregada foca na detecção de qualquer descontinuidade que possa comprometer a estanqueidade do conjunto.
Os principais procedimentos envolvem:
- Pressurização pneumática: aplicação de ar comprimido ou nitrogênio no interior do equipamento para monitorar a estabilidade da pressão interna;
- Detecção por bolhas: imersão do feixe de tubos ou do equipamento em tanques de teste, onde a formação de bolhas indica com precisão a localização de furos ou trincas;
- Queda de pressão: monitoramento através de manômetros de alta precisão por um período determinado, verificando se há qualquer oscilação que denote vazamento;
- Inspeção visual técnica: acompanhamento por especialistas para validar pontos críticos de soldagem e vedações de juntas.
A escolha do método depende da configuração do trocador de calor, seja ele de casco e tubo ou de placas desmontáveis. Em trocadores de casco e tubo, por exemplo, é essencial testar tanto o lado do casco quanto o lado dos tubos de forma independente, garantindo que a barreira física entre os fluidos esteja intacta.
Esse rigor técnico minimiza o desgaste acelerado e evita que pequenas falhas evoluam para colapsos estruturais durante a fase produtiva.
Leia também: 5 aplicações práticas de trocadores de calor na engenharia moderna
Prevenindo a contaminação cruzada e vazamentos externos
Um dos maiores desafios para o gerente de manutenção de trocadores de calor mecânica é a contaminação cruzada, especialmente em setores onde a pureza do fluido é inegociável.
O teste de estanqueidade é a principal barreira contra o fenômeno da mistura de fluidos, como a indesejada presença de água no óleo lubrificante de turbinas ou geradores em usinas hidrelétricas.
Quando um furo interno ocorre em um tubo, a diferença de pressão entre os circuitos pode forçar um fluido para dentro do outro, comprometendo as propriedades químicas do produto e colocando em risco outros componentes da planta.
Além dos riscos internos, vazamentos externos representam uma perda direta de recursos e um risco ambiental severo. No setor de óleo e gás, o vazamento de fluidos letais ou inflamáveis pode resultar em multas pesadas e interrupções obrigatórias pelos órgãos reguladores.
Ao realizar a detecção precoce de falhas nas vedações e conexões, a empresa evita paradas não programadas, reduzindo o tempo de máquina parada por quebras inesperadas, e mantém a eficiência da troca de calor nos níveis calculados pelo projeto original.
Essa prática também previne altos custos com manutenção corretiva e reparos de emergência, além de assegurar o controle absoluto sobre os fluidos, impedindo danos ambientais decorrentes de descartes acidentais no solo ou em redes de drenagem.
Para o engenheiro de processos, a estabilidade do sistema é o que garante que o cronograma de produção seja cumprido. Equipamentos antigos ou que operam em regimes severos de corrosão demandam uma atenção redobrada, transformando o teste em um componente essencial do plano de manutenção de trocadores.
A previsibilidade operacional gerada por um laudo técnico de estanqueidade favorável traz a tranquilidade necessária para a gestão de ativos de longo prazo.
Leia também: O papel dos materiais na fabricação de trocadores de calor
Normas e certificações: a segurança da NR-13
A conformidade legal é um pilar não negociável na indústria moderna. O teste de estanqueidade está diretamente ligado ao cumprimento da Norma Regulamentadora 13 (NR-13), que estabelece requisitos mínimos para a gestão da integridade de vasos de pressão.
O descumprimento dessas diretrizes não apenas coloca em risco a segurança física dos operadores, mas também expõe a organização a riscos jurídicos e financeiros consideráveis.
A documentação gerada após um teste rigoroso serve como um histórico técnico valioso para auditorias e inspeções de segurança do trabalho. Ter o suporte de uma empresa que possui o Certificado de Registro Cadastral (CRC) da Petrobras e autorização para fabricar com o selo ASME demonstra um compromisso com a excelência que vai além da simples entrega de um serviço.
Isso garante que o equipamento passou por processos validados, desde o faceamento de espelhos até a remoção de rebarbas, evitando contaminantes no sistema do cliente.
Os benefícios de seguir rigorosamente as normas incluem:
- Validação jurídica: garantia de que a empresa opera dentro da legalidade vigente;
- Segurança operacional: redução do risco de explosões ou rompimentos catastróficos em sistemas pressurizados;
- Facilidade em seguros: melhor aceitação e termos de apólices para instalações que comprovam manutenção preventiva rigorosa;
- Longevidade do ativo: preservação da estrutura mecânica do trocador de calor contra estresses desnecessários.
Ao considerar o reparo de trocadores de calor, o foco em normas técnicas garante que o serviço de retubagem ou troca de juntas devolva ao equipamento sua condição original de projeto.
Para o gestor, a escolha de um parceiro certificado, com eficiência e comprometimento, reduz o risco do fornecimento e assegura que os prazos e as especificações técnicas sejam atendidos sem surpresas negativas.
Operação segura e sem imprevistos
Um equipamento testado pela Apema carrega a garantia de que cada conexão e vedação foi verificada sob condições rigorosas. Com mais de 60 anos de experiência e um parque industrial de 12.000 metros quadrados equipado com tecnologia de ponta, incluindo máquinas CNC e softwares mundiais como HTRI e PV Elite, entregamos a segurança que a sua indústria exige.
O teste de estanqueidade é o compromisso final com a performance do seu sistema industrial, unindo nossa inteligência técnica à sua necessidade de eficiência.
Seja para validar um equipamento novo, realizar a manutenção de placas desmontáveis ou recuperar um trocador de casco e tubo, o foco na integridade é o que sustenta a confiança entre a engenharia e a operação.
Nossa equipe técnica está preparada para oferecer o suporte consultivo necessário para que seus ativos operem no limite da performance, respeitando todas as normas de segurança e sustentabilidade.
Certifique a segurança dos seus trocadores. Solicite um teste de estanqueidade clicando aqui!
